DIARIO UFFICIALE DI COSTRUZIONE
ALFA ROMEO GIULIA SPRINT GTA: USCITE 101, 102, 103, 104 e 105 Un cordiale saluto. Siamo al penultimo capitolo del diario di assemblaggio e proseguiremo l'assemblaggio della carrozzeria della nostra Alfa Romeo Giulia Sprint GTA.

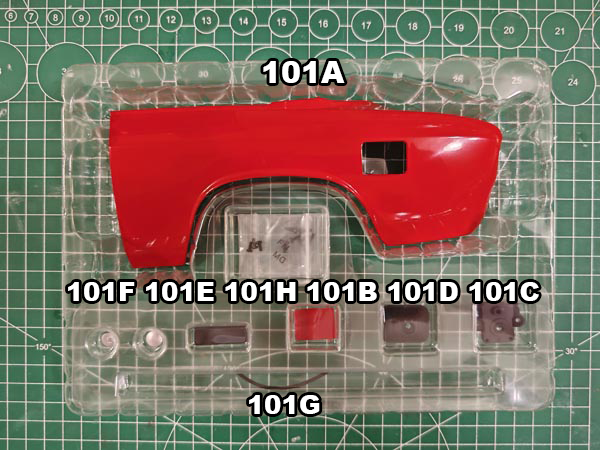

COMPONENTI FORNITI NELL'USCITA 101
101A Fianchetto posteriore sinistro
101B Sportellino serbatoio posteriore
101C Supporto bocchettone di rifornimento
101D Parte interna bocchettone di rifornimento
101E Tappo serbatoio
101F Supporto tappo serbatoio
101G Tubo troppopieno
101H Rivestimento interno sinistro
Viti DM x3
Viti FM x7

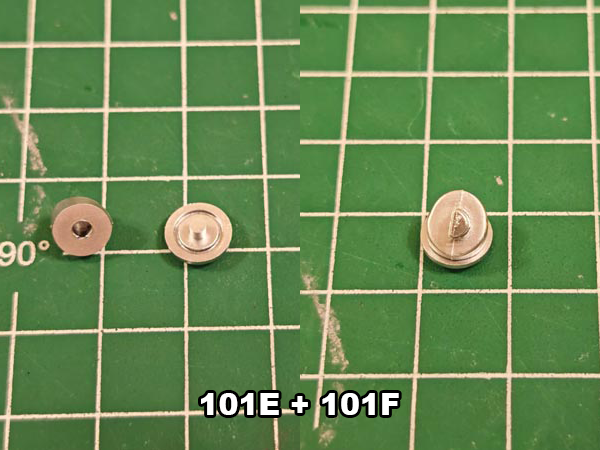

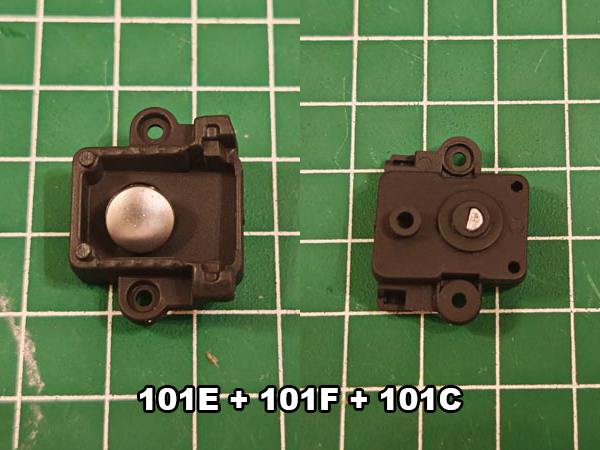

Iniziamo disponendo sul piano di lavoro il tappo serbatoio 101E e il supporto tappo serbatoio 101F, quindi uniamoli a pressione come mostrato.
Prendiamo il supporto del bocchettone di rifornimento 101C e uniamolo al tappo del serbatoio come mostrato, inserendo il perno a 'D' di quest'ultimo nel foro corrispondente del supporto.

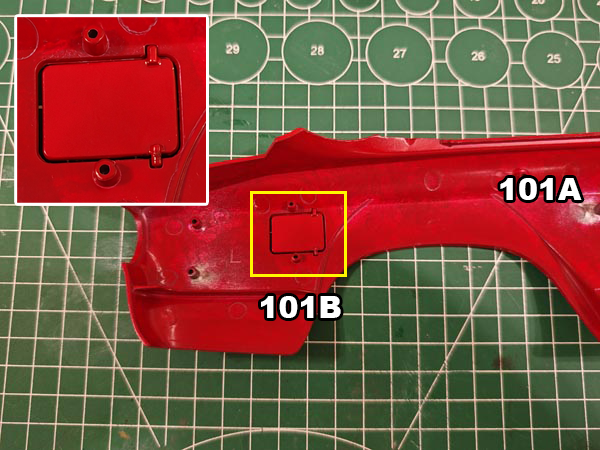

Appoggiamo il fianchetto posteriore sinistro 101A sul piano di lavoro come mostrato, quindi installiamo al suo interno lo sportellino serbatoio posteriore 101B, avendo cura di orientarlo con la parte verniciata lucida verso l'esterno e appoggiando i due perni di fissaggio sopra le scanalatura del fianchetto.

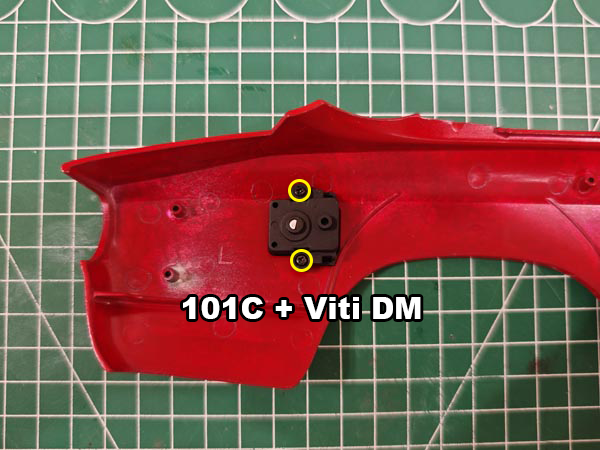

Posizioniamo il supporto del bocchettone di rifornimento 101C sopra allo sportellino serbatoio posteriore 101B orientandolo come mostrato e fissiamolo sul fianchetto posteriore sinistro con due viti DM.

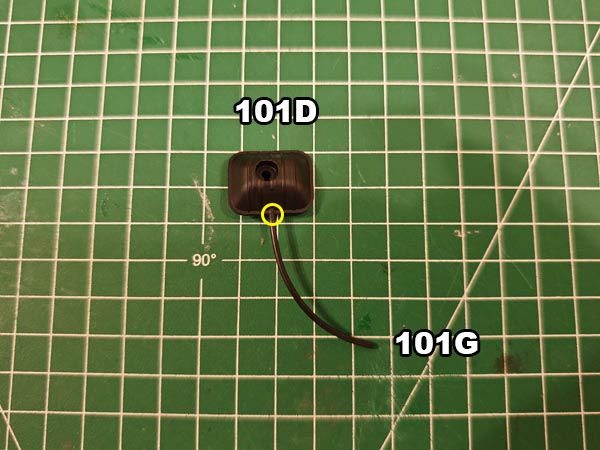

Prendiamo la parte interna bocchettone di rifornimento 101D (dotata di un perno sul lato inferiore) e il tubo troppopieno 101G e calziamo una sua estremità sul perno della parte interna bocchettone di rifornimento.

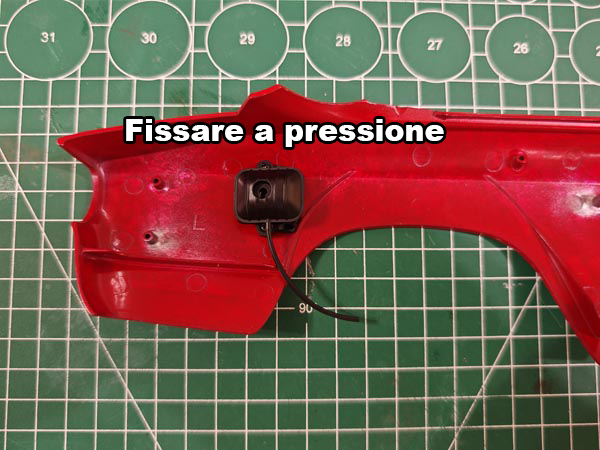

Fissiamo a pressione la parte interna bocchettone di riforimento 101D + tubo troppopieno 101G sul supporto del bocchettone di rifornimento 101C.

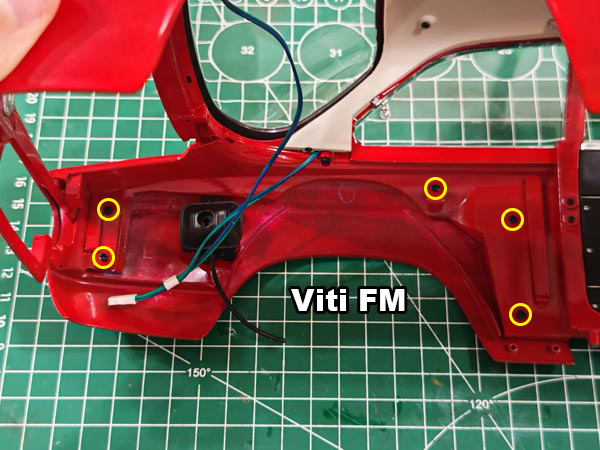

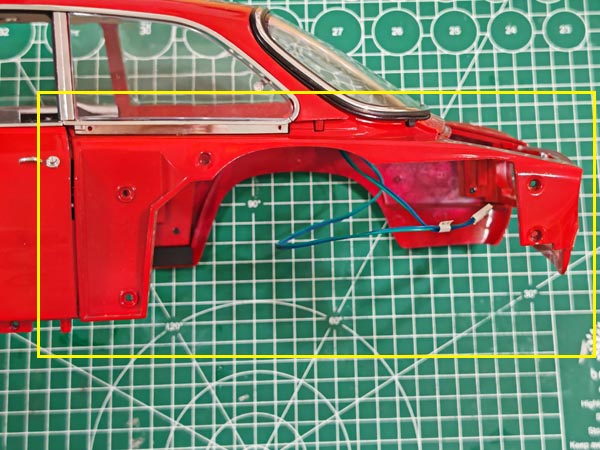

Adesso dovremo installare il fianchetto posteriore sinistro sull'area corrispondente della carrozzeria (foto 1), allineandolo con le parti adiacenti (foto 2) e infine fissandolo dall'interno serrando cinque viti FM dall'interno (foto 3).

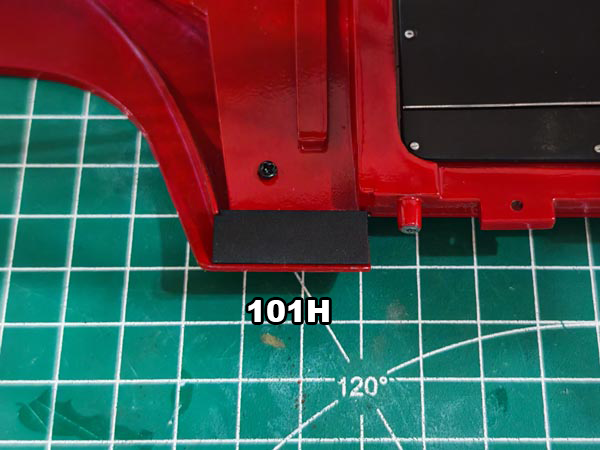

Infine fissiamo a pressione il rivestimento inferiore sinistro sul bordo inferiore interno del fianchetto posteriore sinistro.

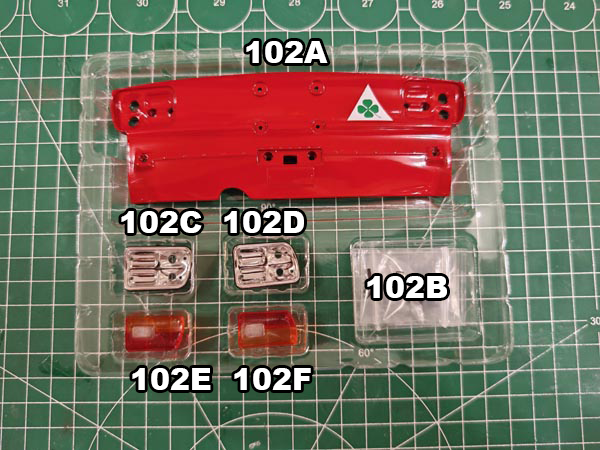

COMPONENTI FORNITI NELL'USCITA 102
102A Parte posteriore carrozzeria
102B Supporti
102C Parabola destra fanali posteriori
102D Parabola sinistra fanali posteriori
102E Vetro fanali posteriori destri
102F Vetro fanali posteriori sinistri
Viti BP x3
Viti DM x3

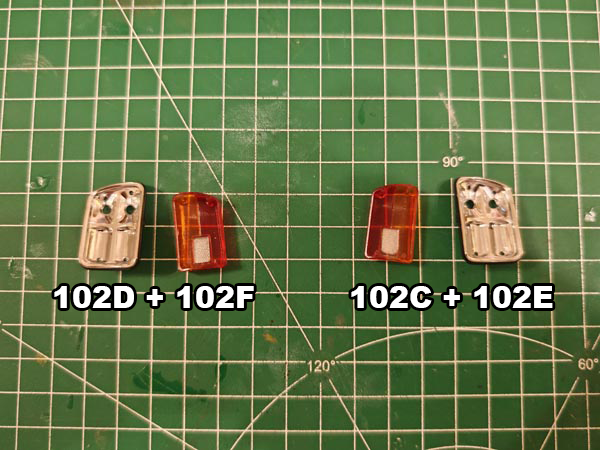

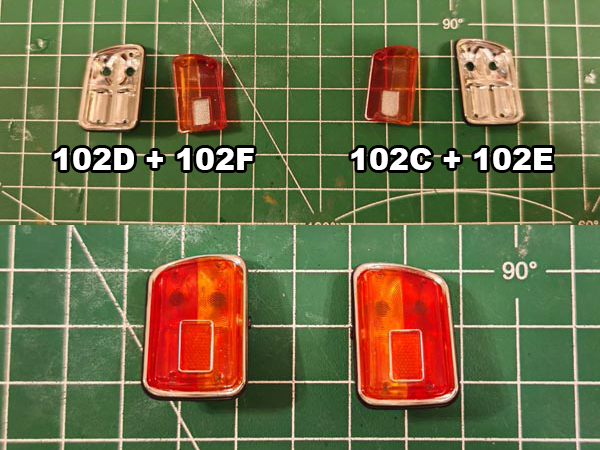

Identifichiamo e disponiamo le parti 102C, 102D, 102E e 102F sul piano di lavoro (foto 1) quindi uniamo a pressione la parabola destra fanali posteriori 102C + il vetro fanali posteriori destri 102E e la parabola sinistra fanali posteriori 102D + vetro fanali posteriori sinistri 102F (foto 2).
Disponiamo la parte posteriore della carrozzeria 102A sul piano di lavoro e installiamo su di essa entrambi i fanali posteriori, come mostrato (foto 1), fissandoli dalla faccia interna della parte posteriore della carrozzeria serrando due viti BP nei fori evidenziati (foto 2).
Scolleghiamo i cavi dei LED 5 e 10 dalla scheda elettronica presente sul telaio e inseriamo i led nei fori superiori dei due fanali (LED 5 a destra nella foto, corrispondente al fanale sinistro; LED 10 a sinistra nella foto, corrispondente al fanale destro).

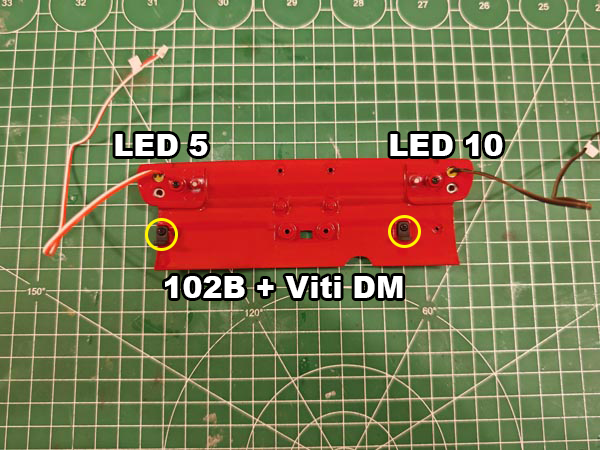

Quindi prendiamo i due supporti 101B, orientiamoli con le linguette rivolte verso il basso e fissiamoli sulla faccia interna dela parte posteriore della carrozzeria 102A come mostrato, usando due viti DM.
Scolleghiamo il cavo dei LED 14 dalla scheda elettronica e inseriamo il LED che si trova al termine del cavo più corto del LED 14 nel foro inferiore sinistro dei fanali (che corrisponde al fanale posteriore destro) e il LED del cavo più lungo nel foro inferiore destro dei fanali (che corrisponde al fanale posteriore sinistro), infine fissiamo il cavo lungo del LED 14 applicando due strisce di nastro adesivo come mostrato.

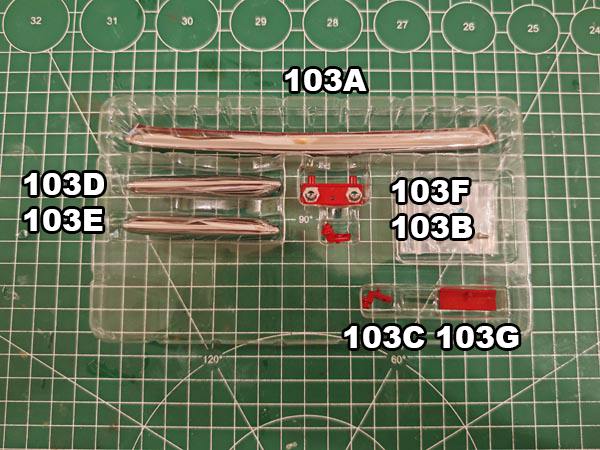

COMPONENTI FORNITI NELL'USCITA 103
103A Paraurti posteriore
103B Supporto destro
103C Supporto sinistro
103D Parte esterna sinistra paraurti
103E Parte esterna destra paraurti
103F Supporto luci targa
103G Piastra chiusura supporto luci targa
Iniziamo ad assemblare il paraurti posteriore: prendiamo la parte centrale 103A e la parte esterna sinistra 103D (contrassegnata dalla lettera 'L' stampata al suo interno), uniamole insieme e fissiamole serrando una vite BP nel foro evidenziato.

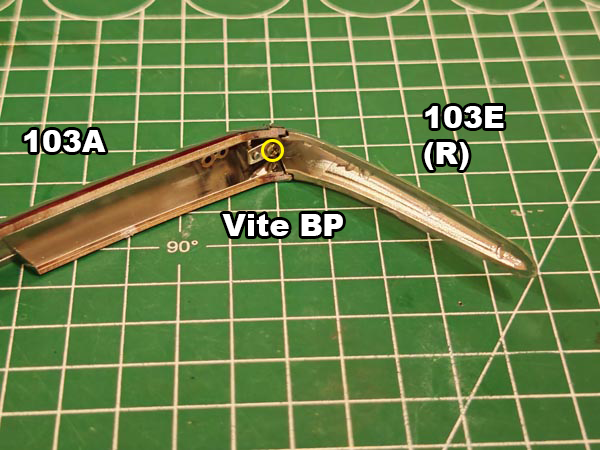

Procediamo al solito modo con la parte esterna destra 103E (contrassegnata dalla lettera 'R' stampata al suo interno), uniamola all'assieme della parte centrale 103A + sinistra 103D e fissiamola serrando una vite BP nel foro evidenziato.

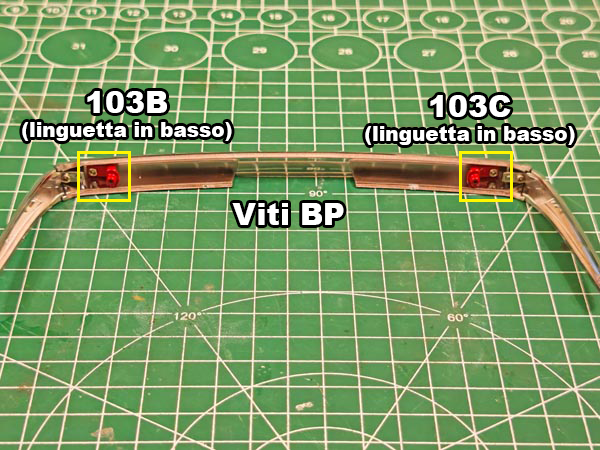

Prendiamo i due supporti 103B (sinistro) e 103C (destro) e installiamoli all'interno del paraurti posteriore 103A come mostrato: il paraurti dovrà avere la fessura centrale rivolta verso il basso ed entrambi i supporti a loro volta dovranno avere le linguette rivolte verso il basso.

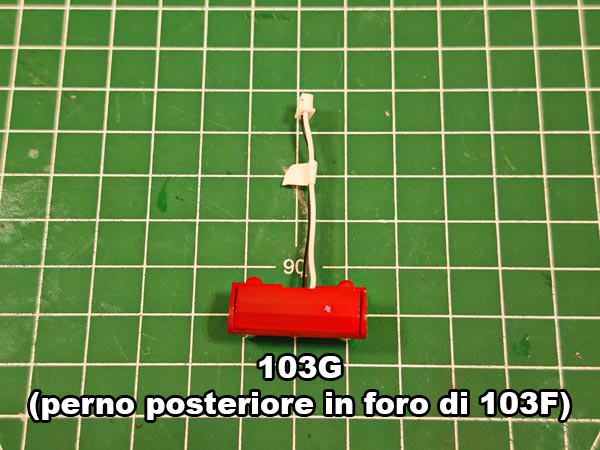

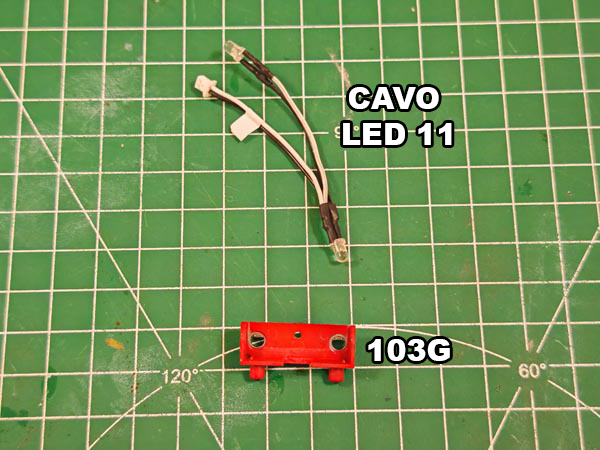

Scolleghiamo il cavo LED 11 dalla scheda elettronica (foto 1) e andiamo a inserire i due led nei fori del supporto della luce targa 103F come mostrato (foto 2) e infine chiudiamo a pressione il supporto luce targa con la piastra chiusura supporto 103G, verificando di avere disposto i cavi correttamente e senza forzare la chisura (foto 3).

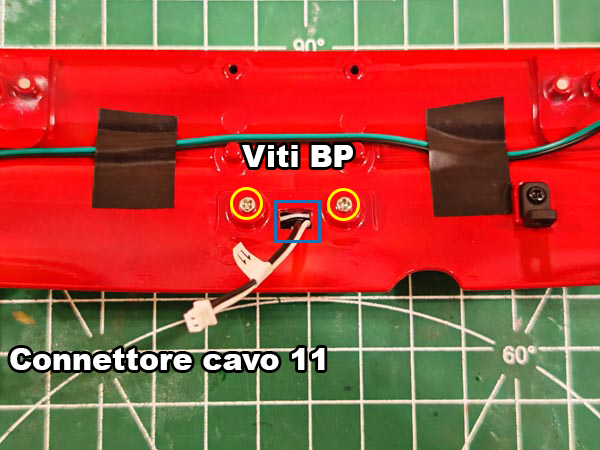

Installiamo il supporto luce targa 103F + piastra di chiusura 103G e LED dalla faccia esterna della parte posteriore della carrozzeria facendo passare il cavo dei LED nel foro centrale e fissiamo il supporto sulla parte posteriore della carrozzeria serrando due viti BP nei fori evidenziati.

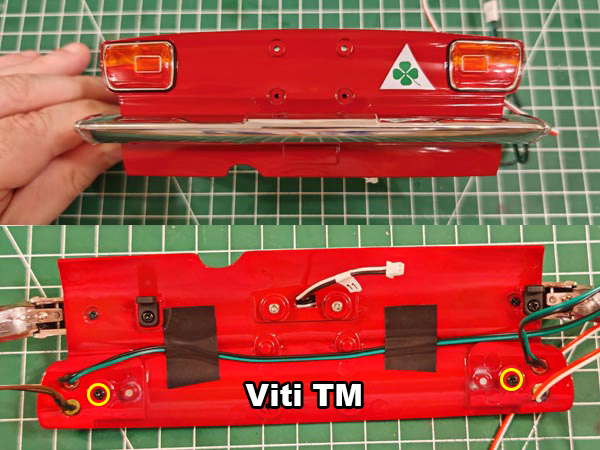

Infine installiamo il paraurti posteriore sulla faccia esterna della parte posteriore della carrozzeria come mostrato, inserendo i supporti del primo nelle aree corrispondenti del secondo, quindi fissando il paraurti dalla faccia interna della parte posteriore serrando due viti TM nei fori evidenziati.

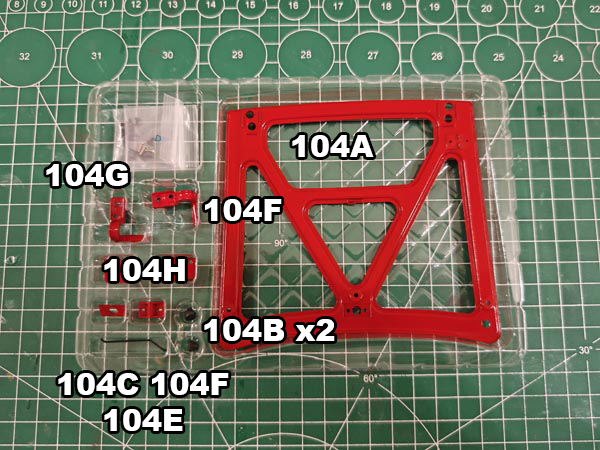

COMPONENTI FORNITI NELL'USCITA 104
104A Struttura interna cofano anteriore
104B Tamponi cofano
104C Blocco serratura cofano
104D Supporto asta cofano
104E Asta cofano
104F Cerniera destra
104G Cerniera sinistra
104H Fermi cerniere
Viti DP x3
Viti LM x14

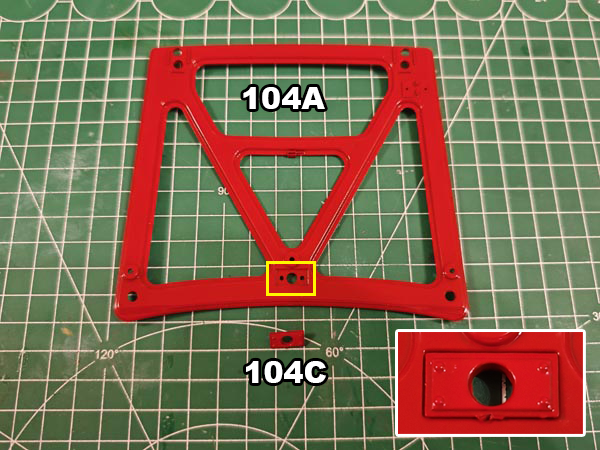

Disponiamo sul piano di lavoro la struttura interna cofano anteriore 104A e il blocco serratura cofano 104C come mostrato, quindi installiamo a pressione il blocco sulla struttura interna come mostrato.
Appoggiamo il supporto asta cofano 104D sull'area predisposta nell'angolo superiore destro della struttura interna cofano anteriore 104A e posizioniamo sopra di essa il supporto asta cofano 104D, lasciando le estremità ad angolo dell'asta fuori dal supporto, quindi fissiamolo serrando due viti DP nei fori evidenziati.

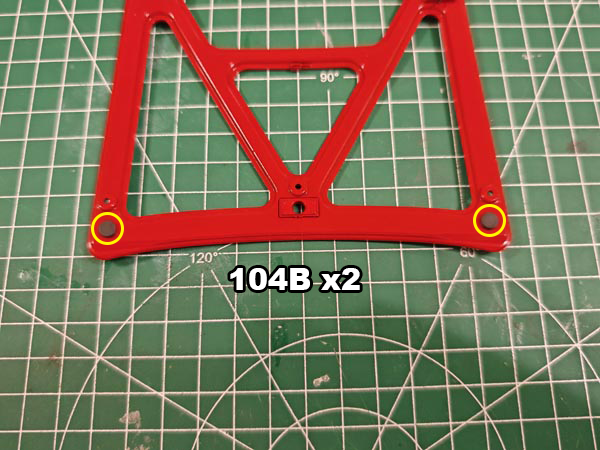

Installiamo a pressione i due tamponi del cofano 104B nei fori corrispondenti presenti sugli angoli inferiori della struttura interna cofano anteriore.

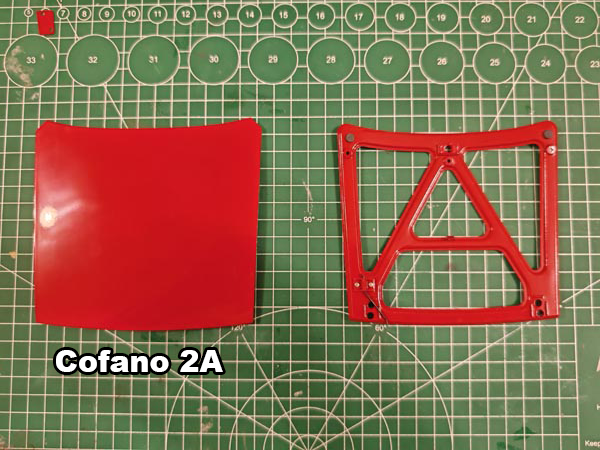

Recuperiamo il cofano anteriore 02A, fornito nell'uscita n°2 e disponiamolo sul piano di lavoro (foto 1); capovolgiamolo a faccia in giù e uniamolo alla struttura interna cofano anteriore 104A serrando tre viti LM nei fori evidenziati (foto 2).

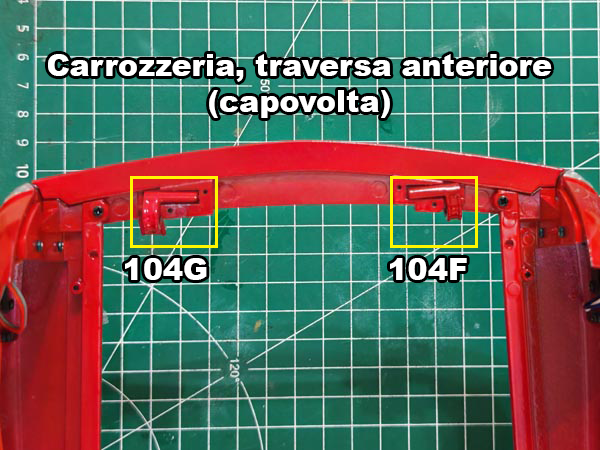

Identifichiamo la cerniera destra 104F e quella sinistra 104G e installiamole sulla faccia interna della traversa anteriore della carrozzeria come mostrato.
Fissiamo le due cerniere con i fermi 104H, orientandoli come indicato in foto e fissando ciascuno di essi con due viti LM. Le cerniere dovranno essere stabili ma anche libere di ruotare quindi verificate il serraggio delle viti fino a raggiungere il compromesso ideale.

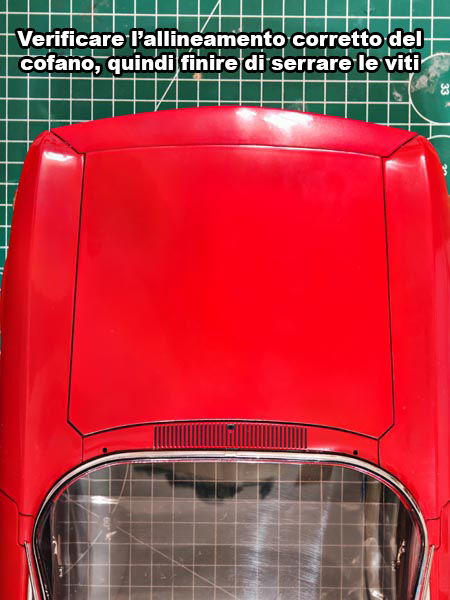

Prendiamo il cofano e posizioniamolo sulla carrozzeria, quindi tenendo le parti unite capovolgiamo il tutto e fissiamo le cerniere sulla struttura interna del cofano anteriore usando due viti LM per ciascuna cerniera, senza serrarle del tutto (foto 1); quindi capovolgiamo nuovamente la carrozzeria e verifichiamo che il cofano sia ben allineato e che gli spazi tra esso e la carrozzeria siano uniformi lungo tutti i lati (foto 2). Una volta verificato teniamo l'assieme fermo e finiamo di serrare le viti delle cerniere.

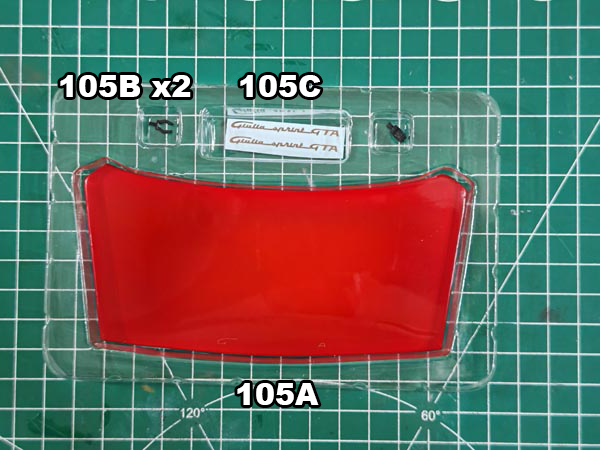

COMPONENTI FORNITI NELL'USCITA 105
105A Cofano posteriore (portabagagli)
105B supporti cric
105C Decalcomanie posteriori
Prendiamo il telaio del modello e installiamo a pressione i due supporti cric nell'area della ruota di scorta, orientandoli come mostrato nella foto.

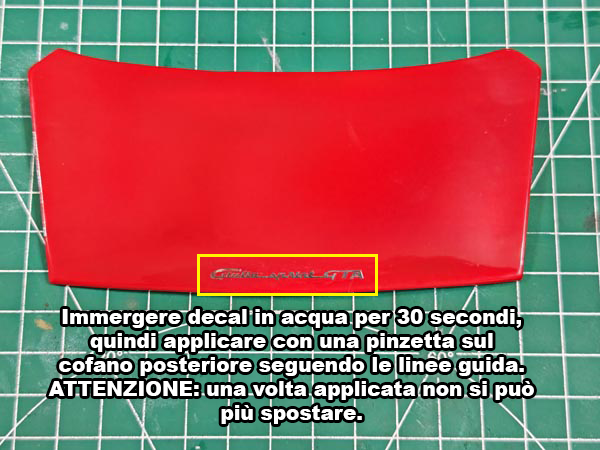

Separiamo le due decal 105C e prepariamoci ad applicarle sul cofano posteriore 105A.
ATTENZIONE: Queste decal non sono riposizionabili, quindi è necessario allinearle correttamente da subito o non sarà possibile spostarle. Il cofano posteriore è dotato di linee guida, ovvero le lettere 'G' ed 'A' che corrispondono ai bordi della decal 'Giulia Sprint GTA'.
Procediamo con cautela e calma, prima immergendo la decal in acqua tiepida per qualche secondo e separandola dalla carta protettiva. Prendiamola con una piccola pinzetta e avviciniamola, senza applicarla, sul cofano posteriore allineandola con le linee guida. Una volta certi di averla allineata correttamente premiamola in posizione: la colla farà subito presa e verrà fissata in posizione.
Se l'applicazione della decal non avvenisse correttamente al primo tentativo ne abbiamo una di scorta: rimuovete la prima grattandola via delicatamente senza usare abrasivi o agenti chimici e riproviamo.
Con questo ultimo step si conclude questo penultimo capitolo del diario di assemblaggio; alla prossima per la conclusione!
|
