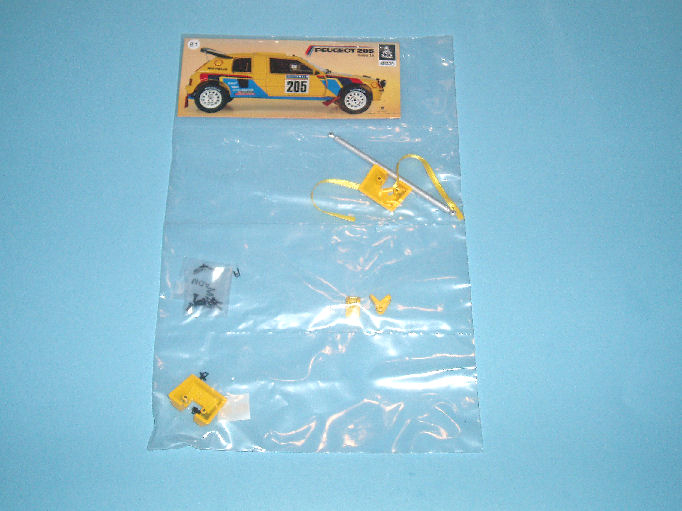

FASE 81: Traversa anteriore
Far scorrere la staffa 81F sulla cinghia 81D.
Immagine 1:

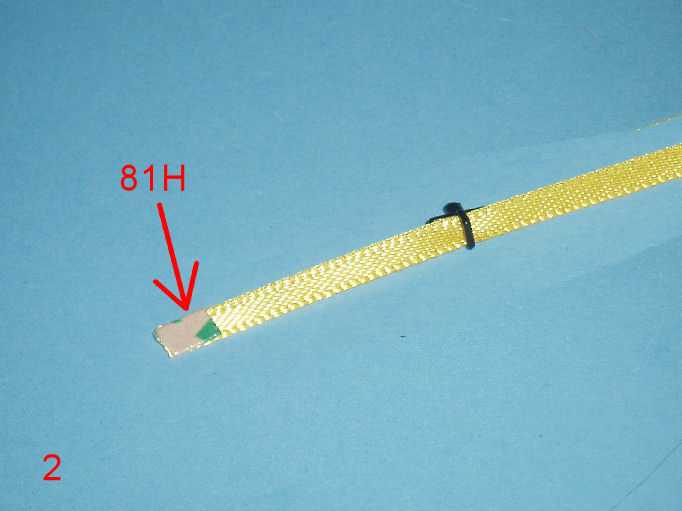

Incollare una delle alette autoadesive 81H all'estremità della cinghia.
Immagine 2:

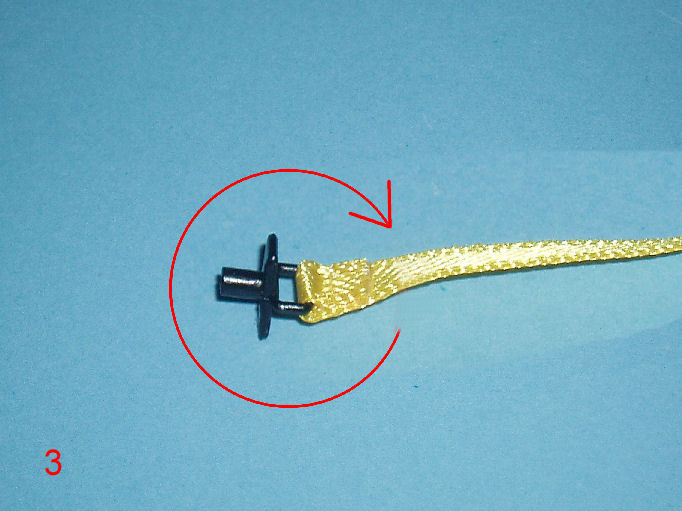

Rimuovere la pellicola protettiva dall'aletta e ripiegare la cinghia sopra la staffa come mostrato.
Immagine 3:

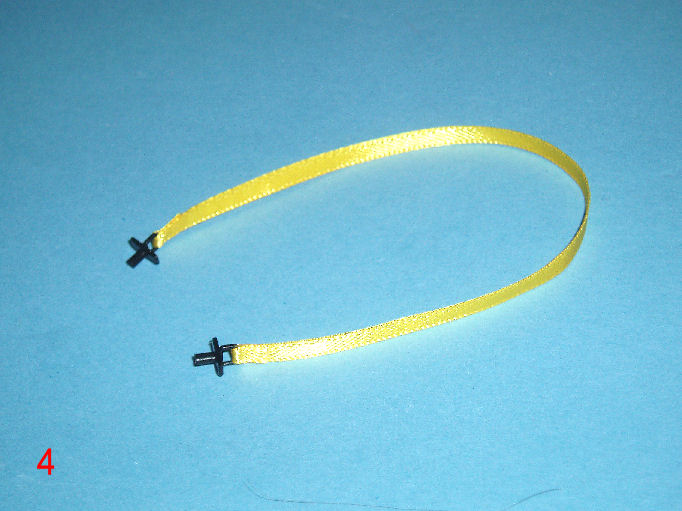

Ripetere l'operazione con l'altra staffa 81F all'altra estremità della cinghia.
Immagine 4:

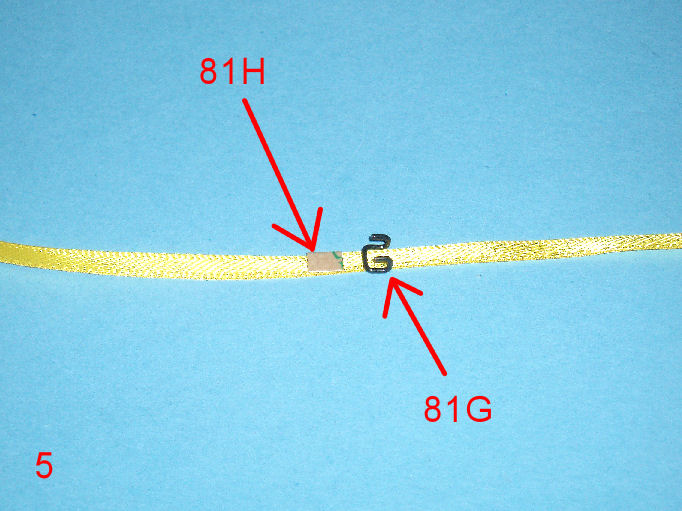

Incollare un'altra aletta 81H al centro della cinghia e posizionare il gancio 81G come mostrato.
Immagine 5:

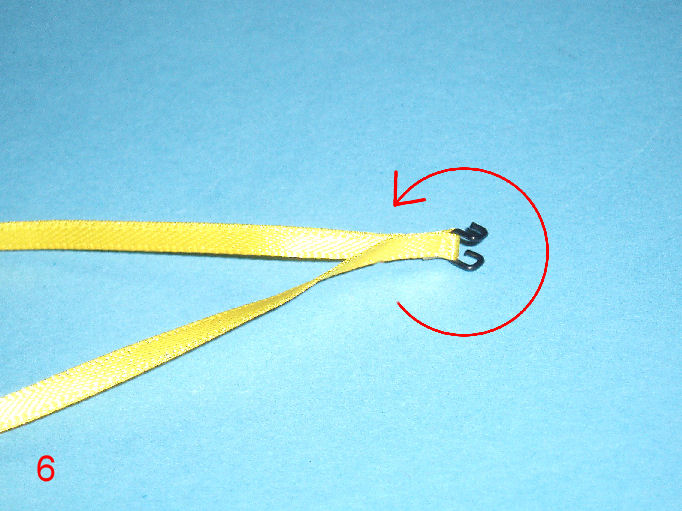

Rimuovere la pellicola protettiva e ripiegare la cinghia a metà, bloccando il gancio in posizione.
Immagine 6:
Recuperare l'assemblaggio principale e inserire a pressione le due staffe terminali nei fori del pianale anteriore dove indicato. Assicurarsi che il gancio centrale sulla cinghia sia rivolto verso il basso.
Immagine 7:

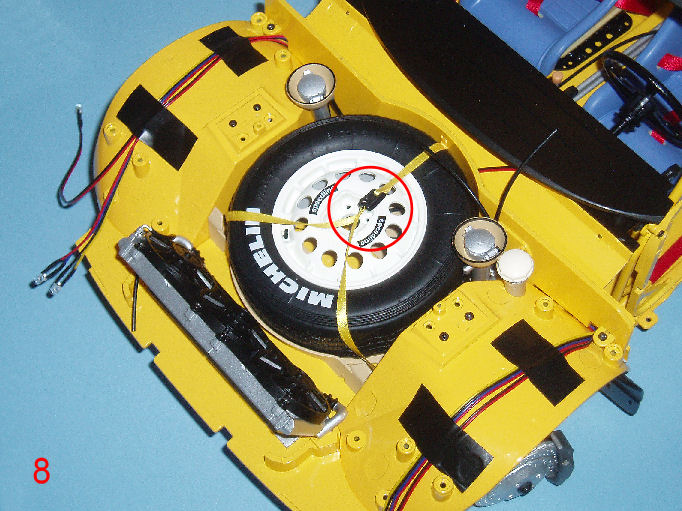

Recuperare la ruota di scorta dalla fase precedente e montarla in posizione. Fissarla con la cinghia anteriore appena montata e con la cinghia proveniente dalla paratia appena dietro la ruota di scorta.
Immagine 8:

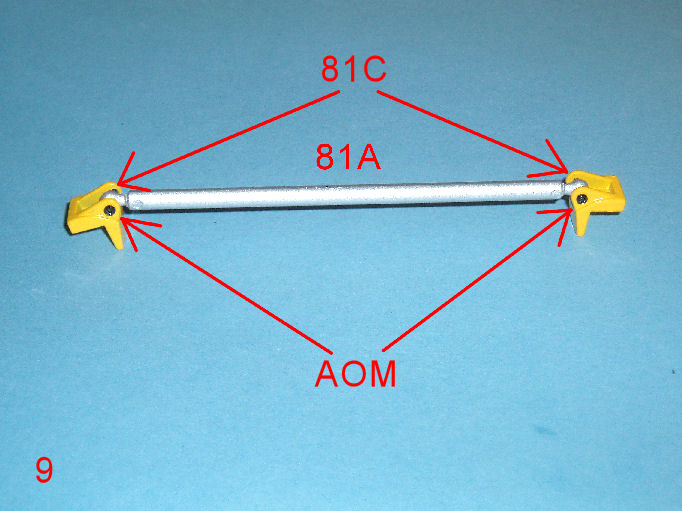

Assemblare la traversa 81A e le staffe terminali 81C come mostrato e fissarle con 1 vite AOM ciascuna.
Immagine 9:

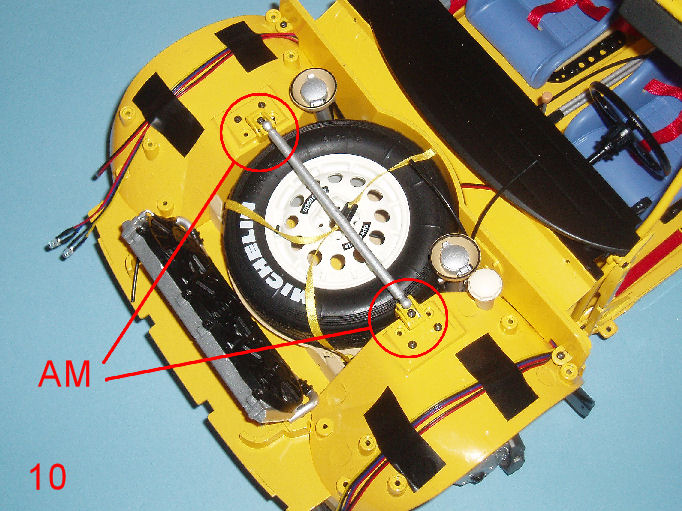

Montare l'assemblaggio nella parte anteriore dell'auto come mostrato e fissarlo con 2 viti AM.
Immagine 10:

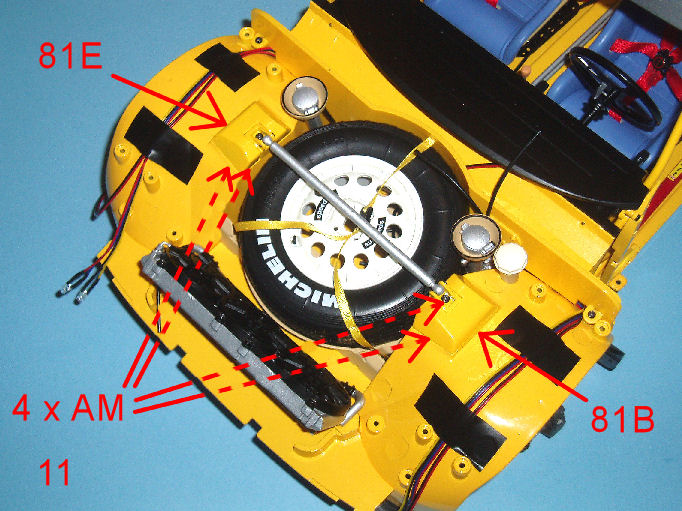

Montare i coperchi 81E e 81B in posizione e fissarli da sotto con 2 viti AM ciascuno. NOTA: Questa operazione è estremamente delicata poiché l'accesso ai fori di fissaggio è molto limitato. Si consiglia di incollare i coperchi in posizione prima di capovolgere il modello per inserire le viti. Questo è a discrezione del modellista.
Immagine 11:
Conservare il modello al sicuro per ora.
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 464
Points: 1.391
Locazione: Italy
|

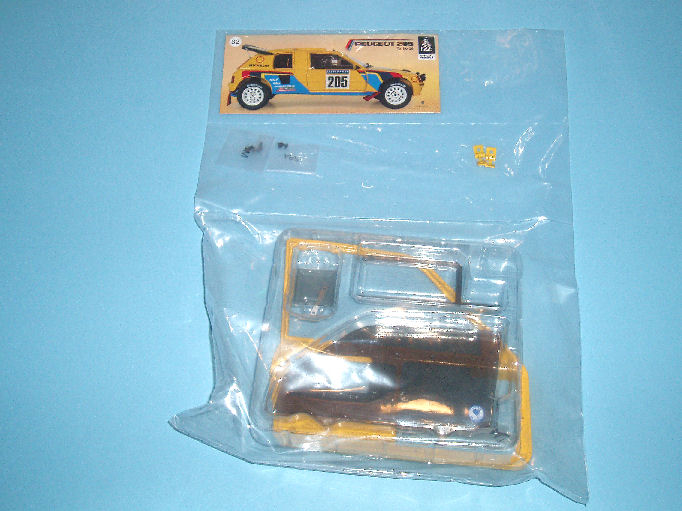

FASE 82: Finestrino oscurato

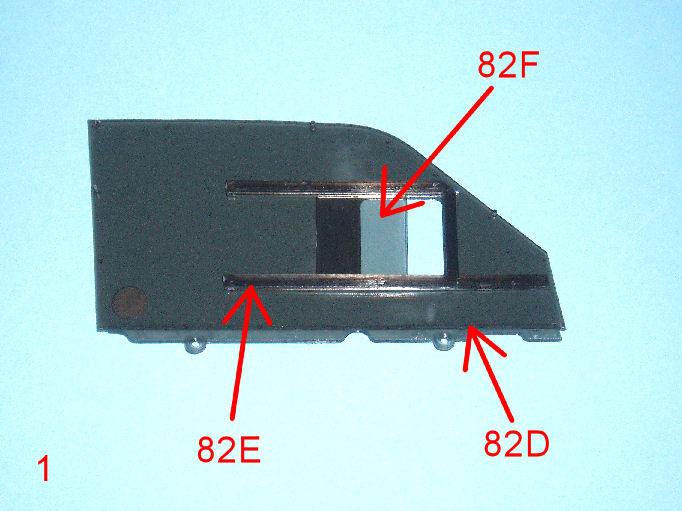

Questa fase offre l'opzione di montare i finestrini oscurati. Questo è a vostra discrezione. I finestrini trasparenti verranno mantenuti in questa costruzione per rendere l'interno più facile da vedere. Assemblare le parti oscurate 82D, 82E e 82F come mostrato se si desidera utilizzarle.
Immagine 1:
Recuperare la portiera dalla fase 4.
Immagine 2:

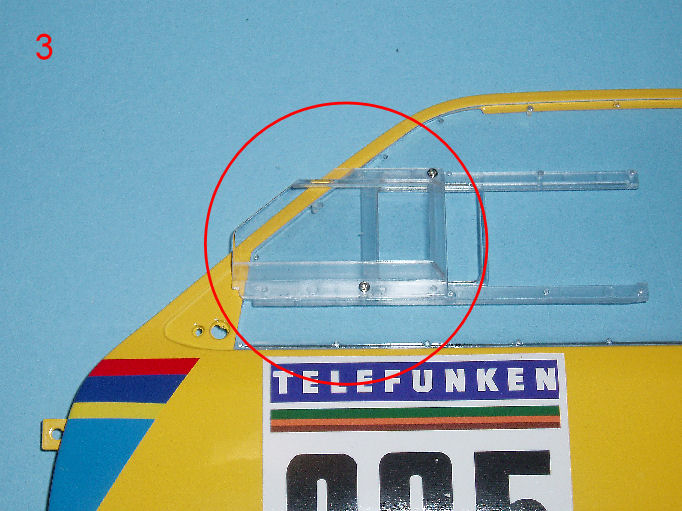

Rimuovere le viti che fissano la copertura esterna evidenziata. Non perdere le viti poiché la copertura esterna verrà montata sui finestrini oscurati.
Immagine 3:

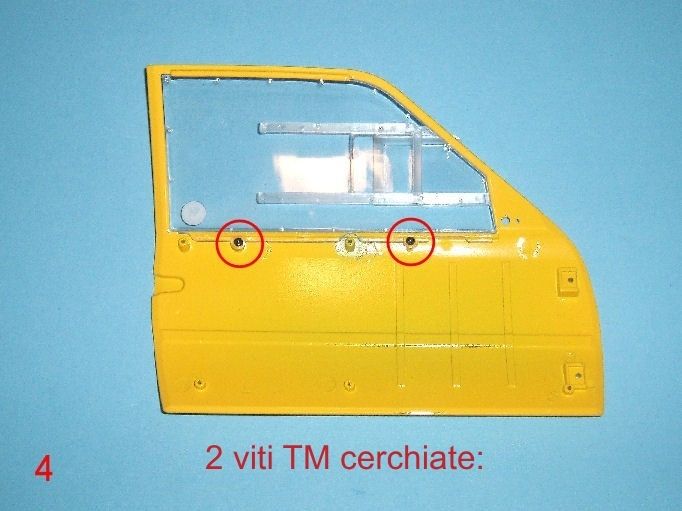

Qualunque sia l'opzione di finestrino scelta, le 2 viti che attualmente tengono il finestrino in posizione vengono sostituite con 2 viti TM.
Immagine 4:

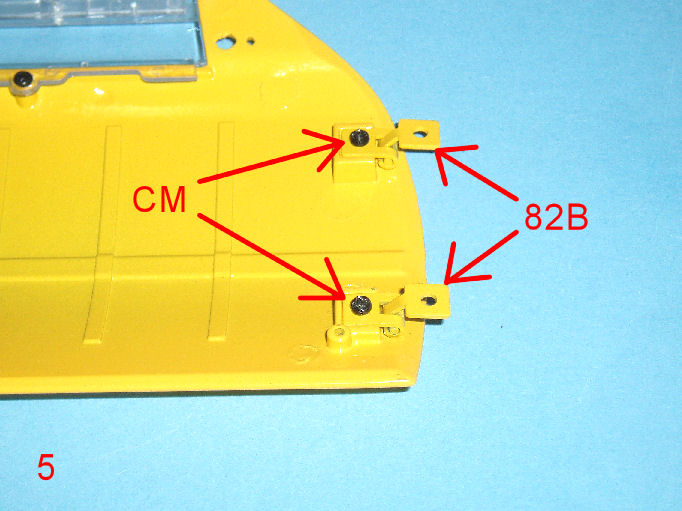

Fissare le cerniere 82B alla portiera utilizzando 2 viti CM.
Immagine 5:

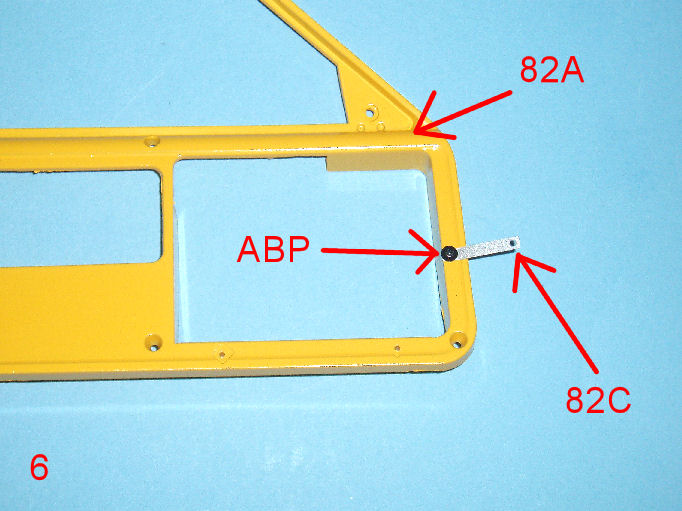

Fissare la cinghia 82C al telaio interno 82A con 1 vite ABP.
Immagine 6:

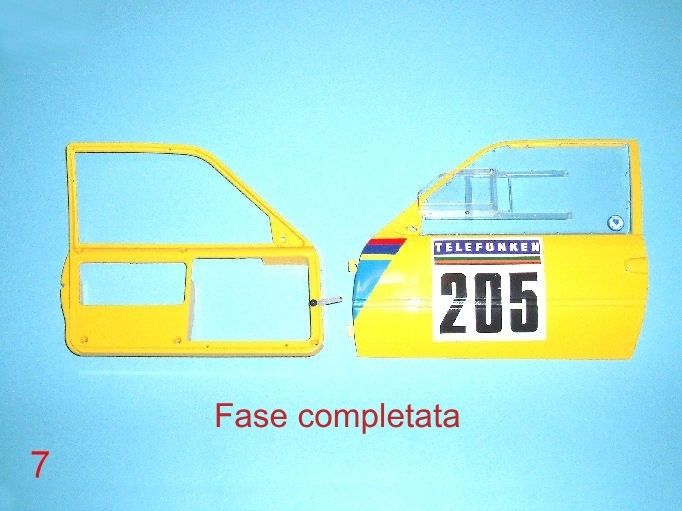

Conservare le parti al sicuro per ora.
Immagine 7:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 464
Points: 1.391
Locazione: Italy
|

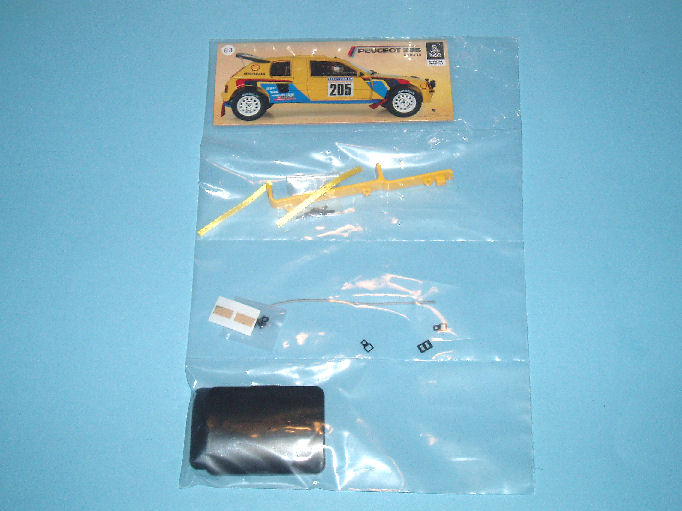

FASE 83: Interno portiera sinistra

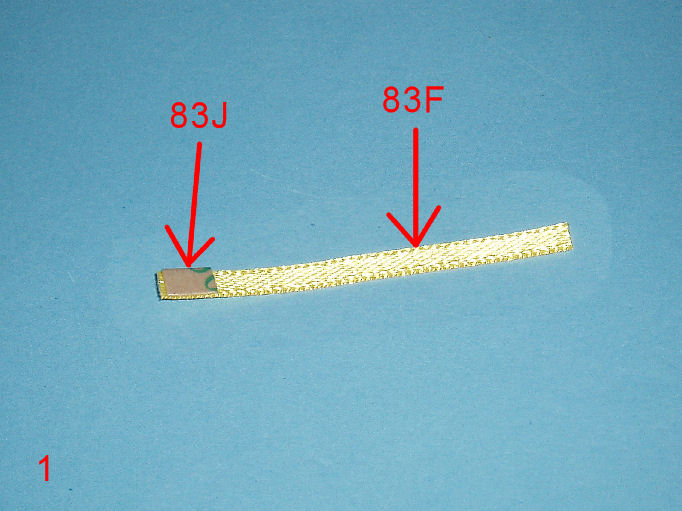

Incolla un'aletta autoadesiva 83J all'estremità della cinghia più corta, 83F.
Immagine 1:

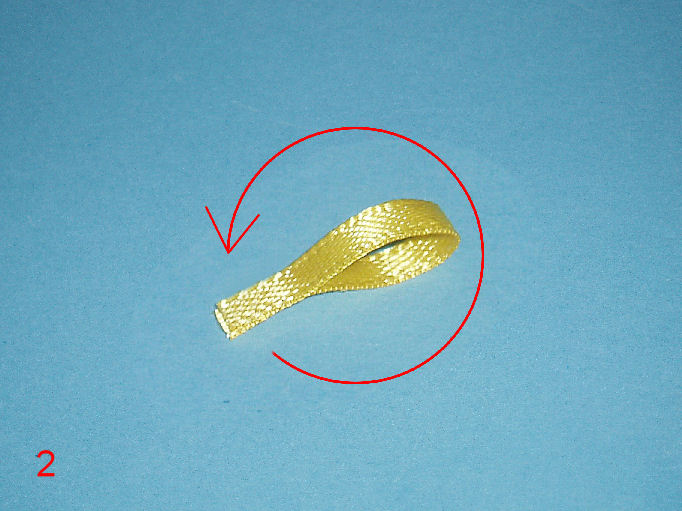

Rimuovere la pellicola protettiva dall'aletta e ripiegare la cinghia come mostrato.
Immagine 2:
Utilizzando una punta affilata, praticare un piccolo foro nell'estremità della cinghia.
Immagine 3:

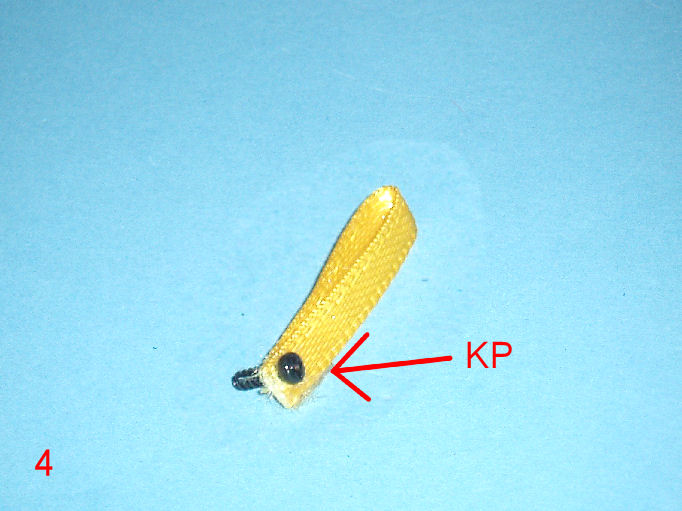

Inserire una vite KP.
Immagine 4:

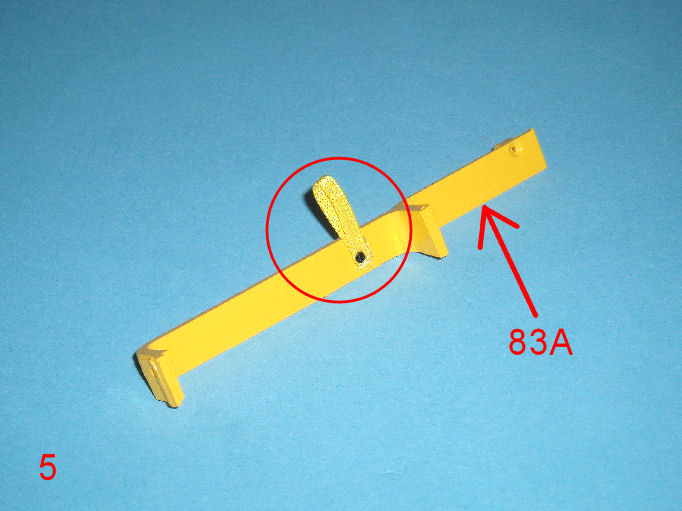

Fissare la cinghia come mostrato al pannello 83A.
Immagine 5:

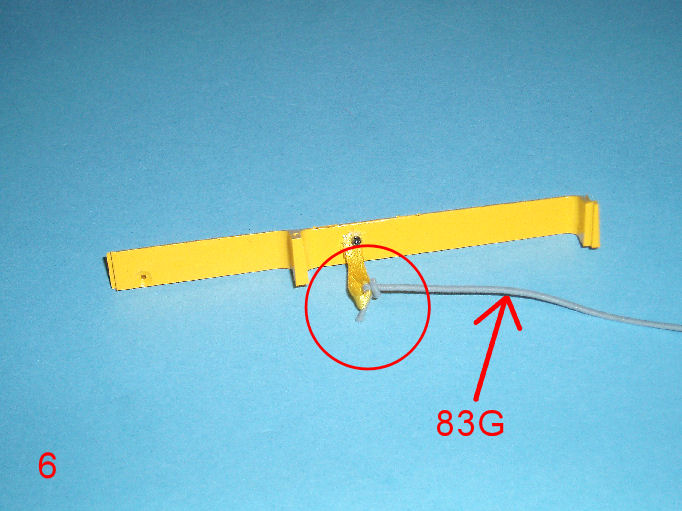

Far passare il cordino 83G attraverso la cinghia e legarlo in posizione come indicato.
Immagine 6:

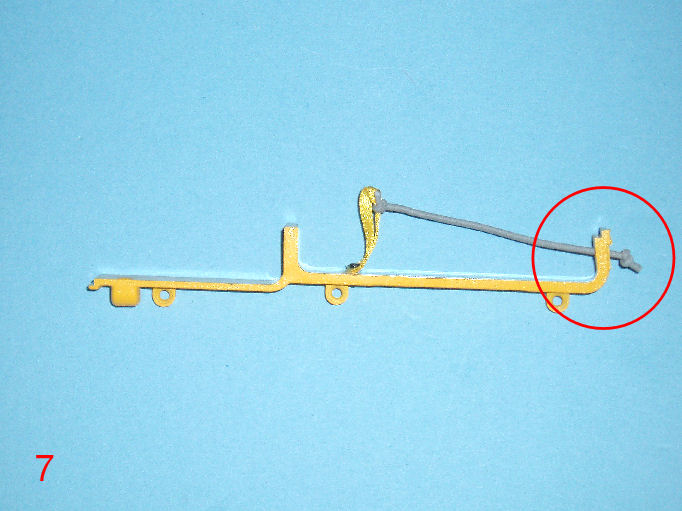

Far passare l'altra estremità del cordino attraverso il foro nell'estremità del pannello e fare un nodo. Tagliare il cordino in eccesso.
Immagine 7:
Fissare un'aletta 83J all'estremità della cinghia di media lunghezza 83B e far passare una fibbia 83D su di essa.
Immagine 8:

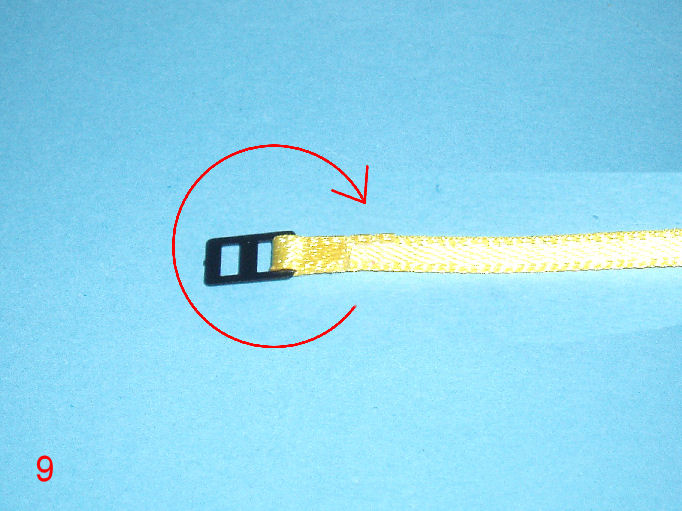

Rimuovere la pellicola protettiva dall'aletta e ripiegare la cinghia sopra la fibbia come mostrato.
Immagine 9:

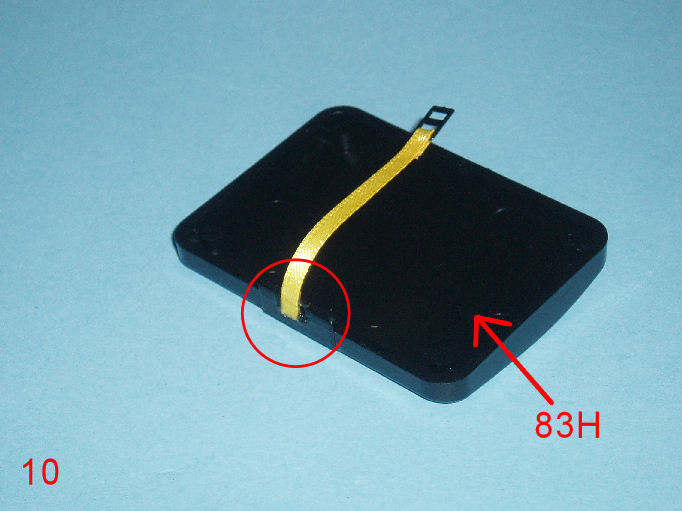

Incollare un'altra aletta 83J all'altra estremità della cinghia e attaccarla alla parte superiore della cassetta degli attrezzi 83H dove indicato.
Immagine 10:

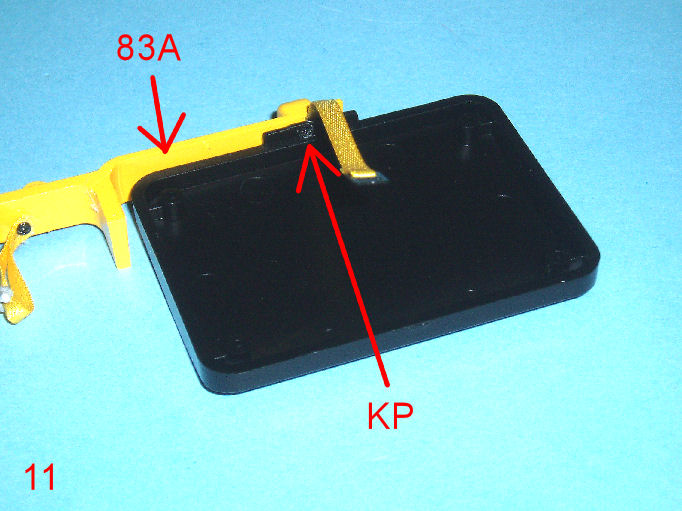

Fissare la cassetta degli attrezzi al pannello 83A utilizzando 1 vite KP.
Immagine 11:

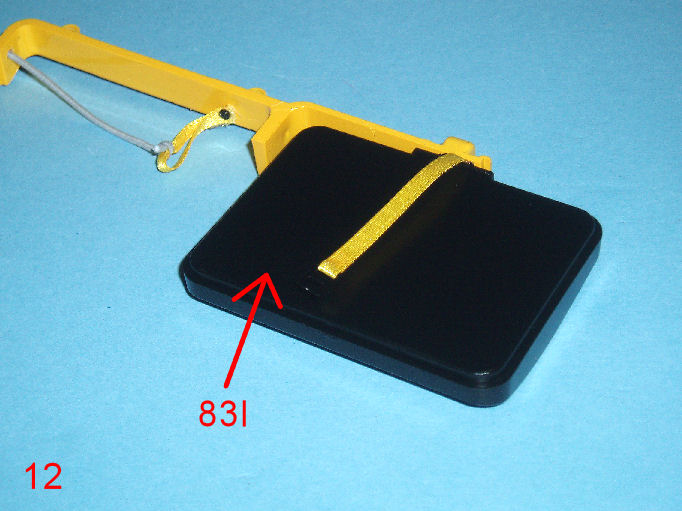

Montare la parte anteriori della cassetta degli attrezzi 83I in posizione.
Immagine 12:

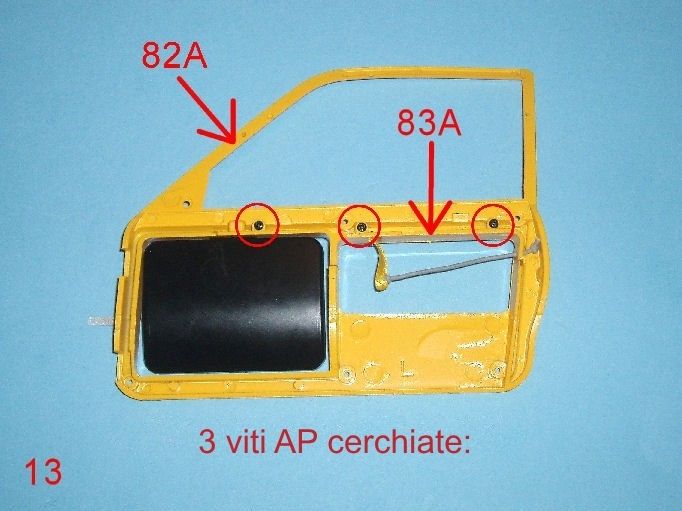

Recuperare il telaio interno 82A e montare il gruppo della cassetta degli attrezzi in posizione dall'interno. Fissare con 3 viti AP.
Immagine 13:

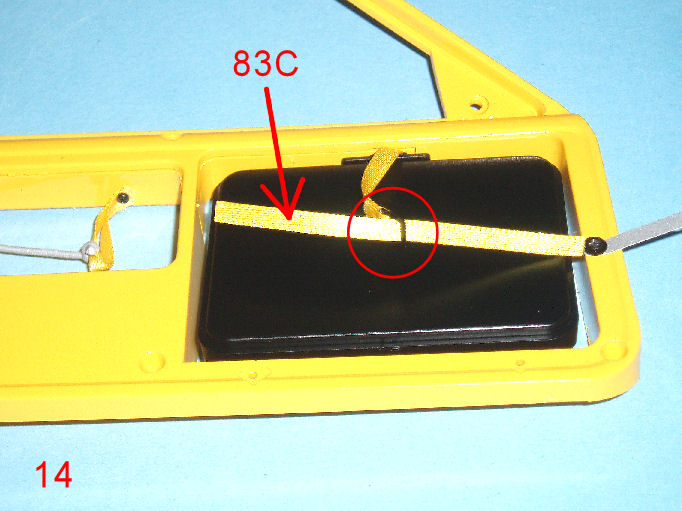

Far passare la cinghia più lunga 83C attraverso la fibbia sulla cinghia della cassetta degli attrezzi come mostrato.
Immagine 14:
Montare una fibbia 83E su ciascuna estremità della cinghia e poi aggiungere un'aletta 83J.
Immagine 15:

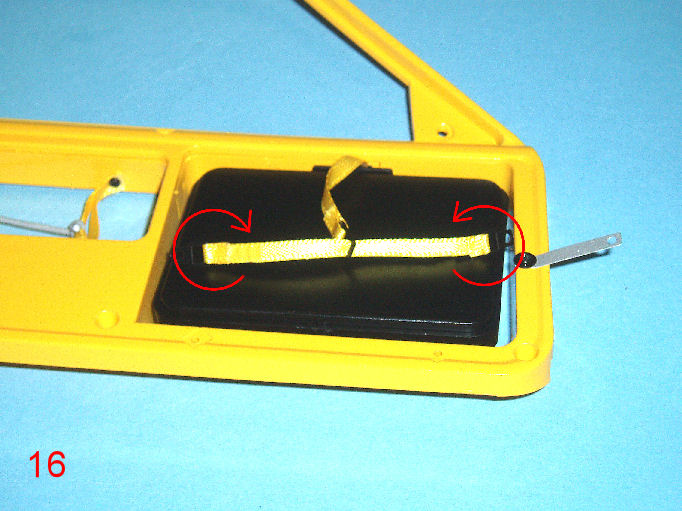

Rimuovere la pellicola protettiva dalle alette e ripiegare le cinghie sopra le fibbie.
Immagine 16:

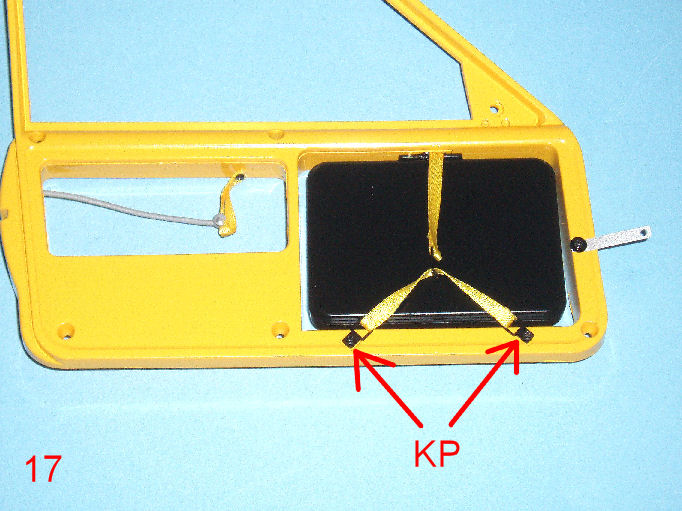

Fissare le estremità delle cinghie al telaio della portiera come mostrato con 2 viti KP.
Immagine 17:

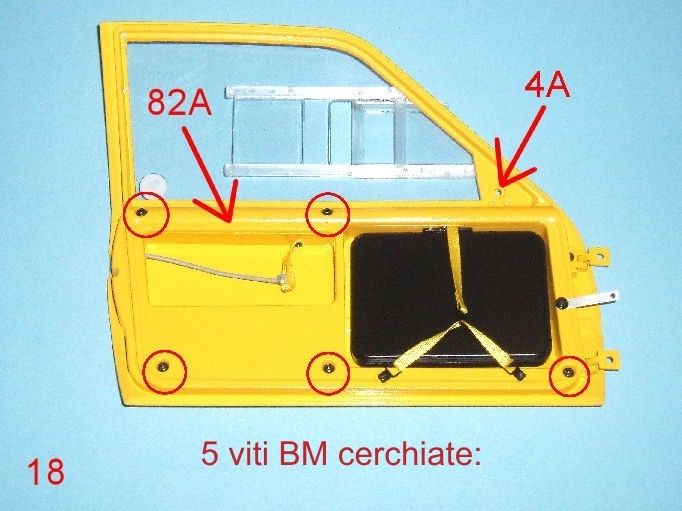

Recuperare la portiera 4A e montare l'assemblaggio interno in posizione. Assicurarsi di posizionare i perni del vetro nei fori del telaio interno superiore. Fissare le parti insieme con 5 viti BM.
Immagine 18:

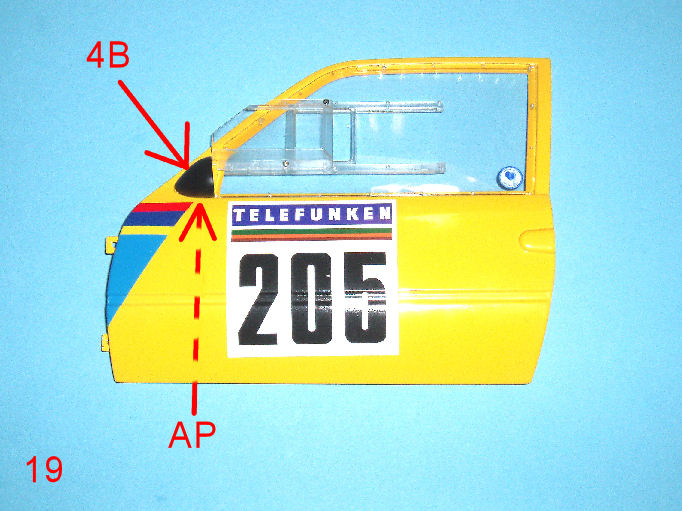

Montare lo specchietto 4B sulla portiera e fissarlo con 1 vite AP dall'interno. Conservare al sicuro per ora.
Immagine 19:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 464
Points: 1.391
Locazione: Italy
|

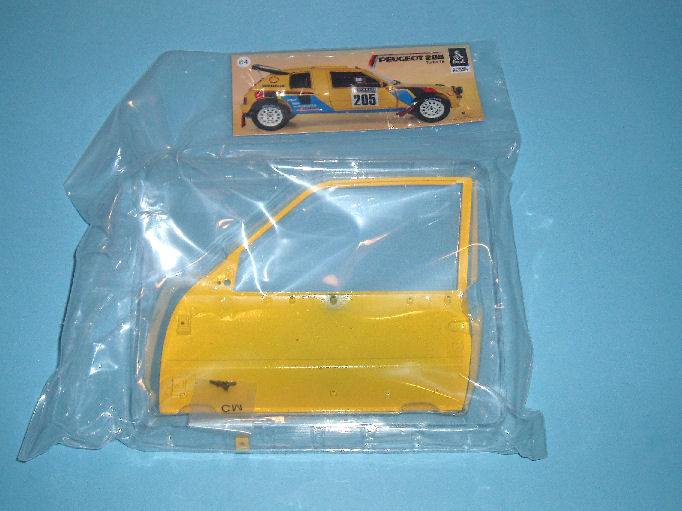

FASE 84: Portiera destra
Fissare le 2 cerniere 84B alla parte anteriore interna della portiera 84A come mostrato, utilizzando 2 viti CM. Le cerniere si adatteranno correttamente in un solo modo. Assicurarsi che le viti siano completamente serrate in modo che le cerniere non possano oscillare.
Immagine 1:

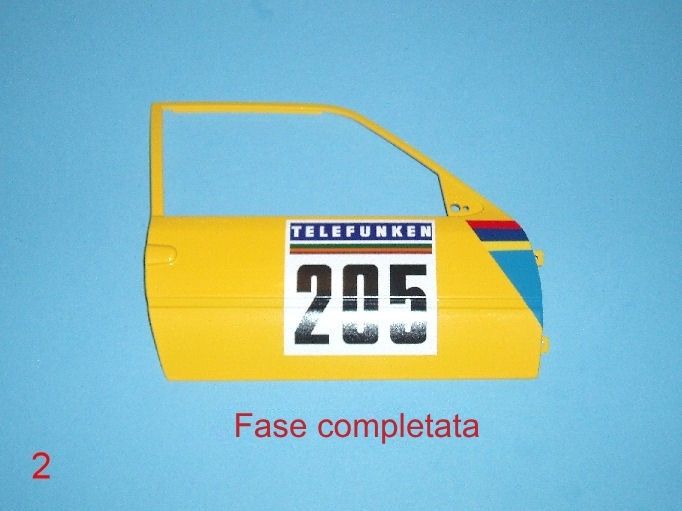

Conservare al sicuro per ora.
Immagine 2:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 464
Points: 1.391
Locazione: Italy
|
FASE 85: Interno portiera destra

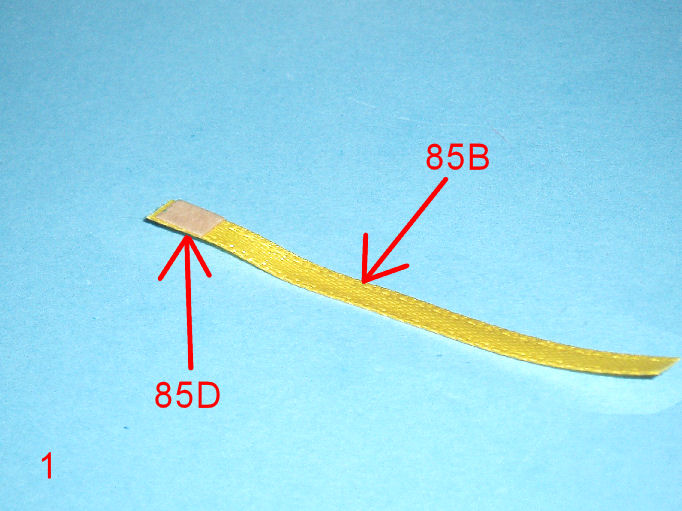

Attaccare un cuscinetto autoadesivo 85D a un'estremità della cinghia 85B.
Immagine 1:
Rimuovere la pellicola protettiva e ripiegare la cinghia come mostrato.
Immagine 2:

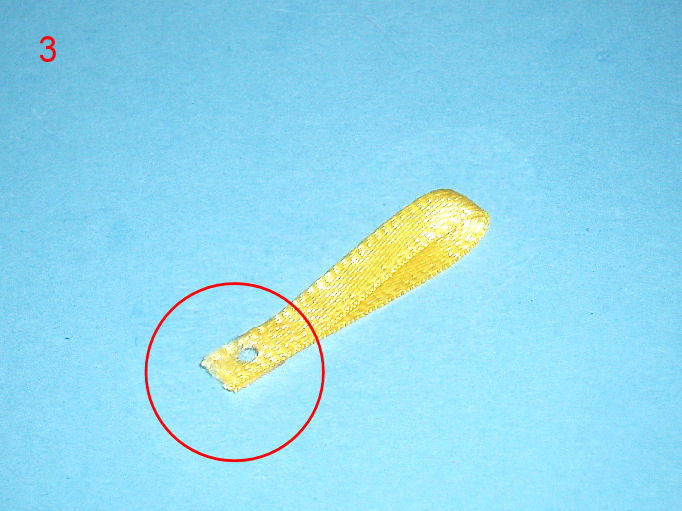

Utilizzando un attrezzo appuntito o un piccolo punzone, praticare un foro nella cinghia dove indicato.
Immagine 3:

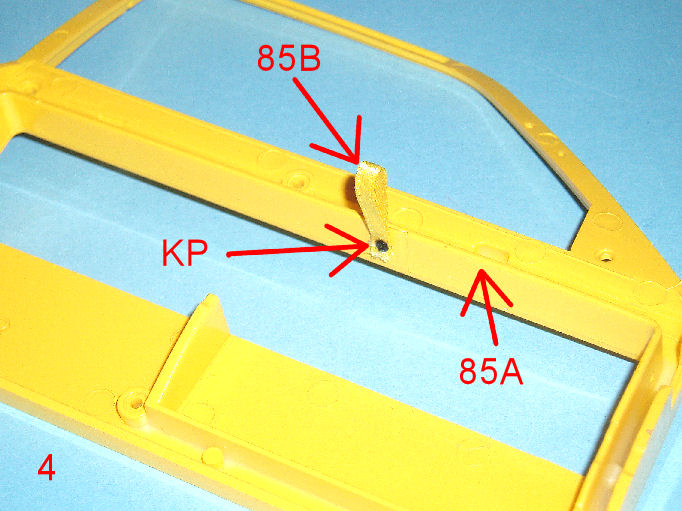

Fissare la cinghia al telaio della portiera 85A dove mostrato utilizzando 1 vite KP.
Immagine 4:

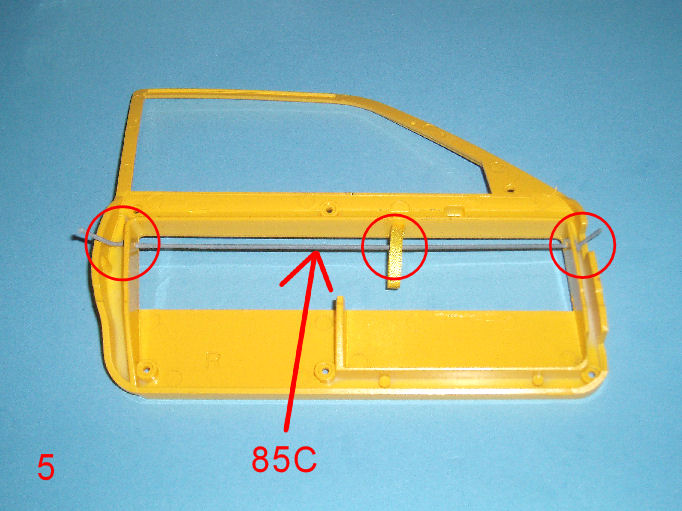

Far passare il cordino 85C attraverso un'estremità della portiera, attraverso la cinghia 85B e poi attraverso il foro nell'altra estremità della portiera. Fare un nodo a entrambe le estremità del cordino. Tagliare il cordino in eccesso.
Immagine 5:

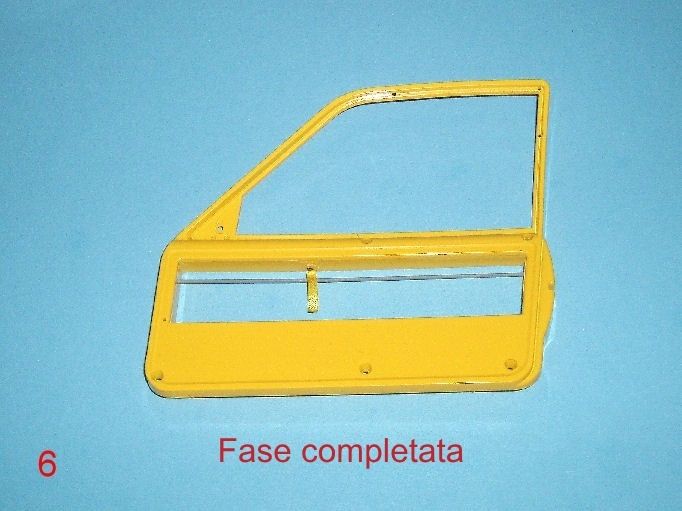

Conservare al sicuro per ora.
Immagine 6:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 464
Points: 1.391
Locazione: Italy
|
FASE 85: Interno portiera destra
Attaccare un cuscinetto autoadesivo 85D a un'estremità della cinghia 85B.
Immagine 1:
Rimuovere la pellicola protettiva e ripiegare la cinghia come mostrato.
Immagine 2:
Utilizzando un attrezzo appuntito o un piccolo punzone, praticare un foro nella cinghia dove indicato.
Immagine 3:
Fissare la cinghia al telaio della portiera 85A dove mostrato utilizzando 1 vite KP.
Immagine 4:
Far passare il cordino 85C attraverso un'estremità della portiera, attraverso la cinghia 85B e poi attraverso il foro nell'altra estremità della portiera. Fare un nodo a entrambe le estremità del cordino. Tagliare il cordino in eccesso.
Immagine 5:
Conservare al sicuro per ora.
Immagine 6:
|
|
|
|
