DIARIO UFFICIALE DI COSTRUZIONE
LAMBORGHINI REVUELTO: USCITE 33, 34, 35, 36, 37 e 38 Un saluto a tutti gli appassionati e assemblatori del bellissimo modello in scala 1:8 della Lamborghini Revuelto.
In questo capitolo lavoreremo sulle due metà del telaio posteriore.
COMPONENTI FORNITI CON L'USCITA 33
33A Telaio posteriore sinistro
33B Prolunghe cavi luci
33C Adesivi T
33D Adesivi S
33E Fermacavi
Viti G x9
Prendiamo le due prolunghe 33B e applichiamo alle loro rispettive estremità i due adesivi T ed S.
Disponiamo il telaio posteriore sinistro 33A come mostrato e facciamo passare i due cavi 33B accoppiati tra i perni evidenziati in giallo, avendo cura di orientare i terminali portamaschi (più grandi) verso sinistra (come mostrato nella seconda foto).
Fissiamo i cavi usando i quattro fermacavi 33E e due viti G per ciascuno di essi.
COMPONENTI FORNITI CON L'USCITA 34
34A Supporto 1
34B Supporto 2
34C Parte inferiore tubo centrale
34D Parte superiore scatola filtro
34E Retina
34F Parte superiore tubo centrale
34G Parte sinistra scatola filtro
34H Parte destra scatola filtro
34I Tubo sinistro
34J Tubo destro
Viti B x14
Viti G x3
Prendiamo i supporti 34A e 34B e installiamoli sul telaio posteriore sinistro (uscita 33) orientandoli come indicato e fissandoli con due viti G.
Ora uniamo la parte inferiore del tubo centrale 34C e la parte superiore della scatola filtro 34D, allineando i fori delle viti di entrambe le parti come indicato.
Fissiamo le due parti con due viti B.
Installiamo la retina 34E nella scanalatura del tubo centrale, facendo attenzione a orientarla esattamente come nella foto.
Chiudiamo il tubo centrale con la parte superiore 34F. Se durante l'accoppiamento dovesse forzare significa che la retina non è orientata correttamente: fermatevi immediatamente e verificate. Quindi fissatelo serrando due viti B nei fori evidenziati.
Prendiamo le due metà della scatola filtro 34G e 34H e uniamole come indicato, serrando una vite B nel foro evidenziato nella seconda foto.
Uniamo la scatola filtro e la parte superiore scatola filtro + tubo centrale come mostrato, quindi fissiamo insieme le due parti con altrettante viti B come indicato nella seconda foto.
Recuperiamo i due tubi 34I e 34J, verifichiamo che gli intagli presenti sulle due parti siano allineati come indicato e fissiamole sulla scatola filtro con due viti B ciascuna.
Ora fissiamo il gruppo della scatola filtro sul telaio poseriore sinistro, orientandolo e posizionandolo come mostrato, usando due viti B (evidenziate).
Ecco come si presenta la scatola filtro guardandola dalla faccia inferiore del telaio.
COMPONENTI FORNITI CON L'USCITA 35
35A Supporto vaschetta liquido
35B Condotto aria
35C Parte inferiore vaschietta
35D Parte superiore vaschetta con tappo
35E Linea di sfiato
35F Raccordo
35G Tubo diametro 1,0x70 mm
Prendiamo il condotto dell'aria 35B e la parte inferiore della vaschetta 35C, inserendo il primo nel foro evidenziato del secondo.

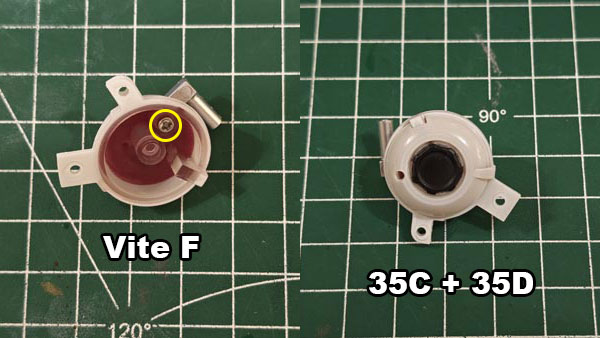

Capovolgiamo le due parti e fissiamo il condotto sulla parte inferiore della vaschetta con una vite F, quindi prendiamo la metà superiore della vaschetta 35D e accoppiamola a quella inferiore e fissiamola serrando una vite F nel foro centrale della metà inferiore.
Inseriamo a pressione la linea di sfiato 35E nel foro presente sulla metà superiore 35D della vaschetta.
Fissiamo il supporto 35A nella posizione indicata usando tre viti G, quindi posizioniamo la vaschetta come indicato, avendo cura di inserire il perno inferiore della vaschetta nel foro corrispondente del supporto 35A, come mostrato nella seconda foto.

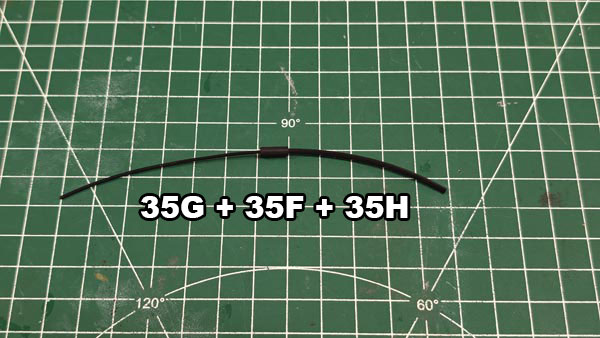

Uniamo i due tubi 35H e 35H usando il raccordo 35F come mostrato nella foto seguente.
Inseriamo l'estremità libera del cavo 35H (più largo) nel foro del condotto dell'aria della vaschetta.
COMPONENTI FORNITI CON L'USCITA 36
26A Telaio posteriore destro
36B Supporto 1
36C Supporto 2
Viti G x3
Orientiamo il supporto 1 36B, il supporto 2 36C e il telaio posteriore destro 26A come mostrato, quindi installiamo i due supporti sul telaio posteriore destro fissandoli con una vite G ciascuno.
COMPONENTI FORNITI CON L'USCITA 37
37A Supporto 1
37B Parte inferiore tubo centrale
37C Parte superiore scatola filtro
37D Retina
37E Parte superiore tubo centrale
37F Parte sinistra scatola filtro
37G Parte destra scatola filtro
37H Tubo sinistro
37I Tubo destro
Viti B x12
Viti G x6

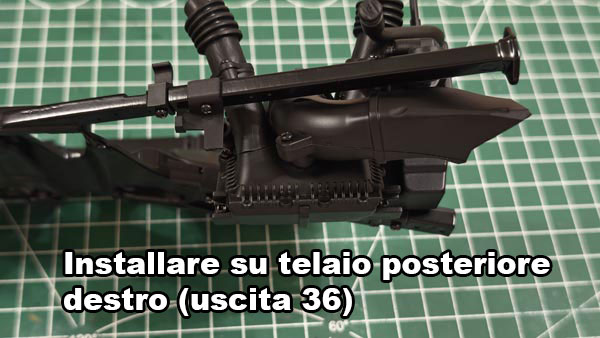

Fissiamo il supporto 37A sul telaio posteriore destro mediante due viti G.
Prendiamo la parte inferiore del tubo centrale 37B e la parte superiore della scatola filtro 37C e uniamole come abbiamo fatto in precedenza per quella sinistra, usando due viti B.
Orientiamo correttamente e posizioniamo la retina 37D nella scanalatura del tubo centrale 37B.
Chiudiamo il tubo centrale con la metà superiore 37E, fissandola con due viti B nei fori evidenziati.
Uniamo le due metà della scatola filtro, 37F e 37G, mediante una vite B che andrà serrata nel foro evidenziato.
Uniamo questa parte della scatola filtro con quella assemblata negli step precedenti e fissiamole insieme mediante due viti B, come mostrato nella foto seguente.
Prendiamo il tubo sinistro 37H e quello destro 37I, verifichiamo di averli orientati correttamente mediante gli intagli (evidenziati in giallo), quindi fissiamoli entrambi usando due viti B per ciascuno.

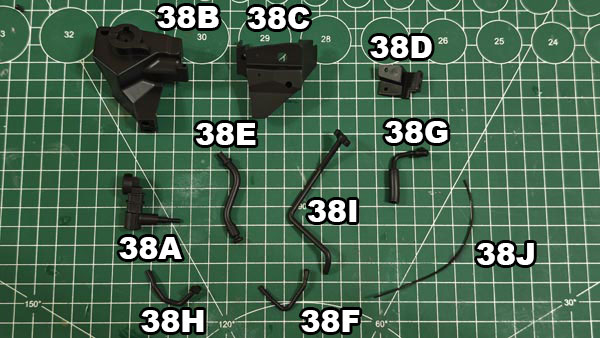

COMPONENTI FORNITI CON L'USCITA 38
38A Tubo riempimento serbatoio
38B Parte superiore serbatoio
38C Parte inferiore serbatoio
38D Piastra fissaggio serbatoio
38E Tubo con valvola
38F Sfiato serbatoio
39G Tubo derivazione
38H Tubo 1 polmone compensazione
38I Tubo 2 polmone compensazione
38J Tubo sfiato 2
Viti B x11
Viti G x3
Prendiamo la parte superiore serbatoio 38B e il tubo riempimento serbatoio 38A, uniamole come mostrato e fissiamole dalla faccia inferiore di 38B mediante una vite B.
Prendiamo la parte inferiore serbatoio 38C, uniamola a pressione con la parte superiore 38B e fissiamola serrando due viti B nei fori indicati; quindi premdiamo il supporto 38D e installiamolo sui fori evidenziati nella parte destra della foto - il supporto deve seguire la forma a 'S' della parte inferiore serbatoio 38C.
Inseriamo a pressione il tubo con valvola 38E (l'estremità inferiore di quest'ultimo è a 'D') inserendolo nel foro corrispondente di 38B.
Inseriamo l'estremità corta a semicerchio dello sfiato serbatoio 38F nel foro indicato presente sul tubo riempimento serbatoio 38B.
Prendiamo il tubo derivazione 38G e installiamolo come indicato nell'area dell serbatoio corrispondente, fissandolo con na vite B.
Uniamo l'assemblaggio del serbatoio con quello dell'assieme che abbiamo montato nell'uscita 37, orientando le due parti come mostrato.
Facciamo scorrere l'assieme appena assemblato sulla piastra di supporto del telaio posteriore destro, come mostrato. Una volta allineato correttamente fissiamolo serrando due viti B nei fori evidenziati.
Fissiamo la piastra 38D sul telaio usando due viti G, come indicato.
Prendiamo il tubo 1 e 2 polmone compensazione (38H e 38I) orientandoli e unendoli insieme come indicato mediante due viti B.
Inseriamo l'estremità di 38I nel foro presente sul serbatoio, come mostrato.
Verifichiamo di avere adagiato il il tubo 38H nel rispettivo supporto del telaio.
Con questo ultimo step abbiamo concluso questo capitolo del diario di assemblaggio; alla prossima!
|
