FASE 93: Parafango anteriore sinistro

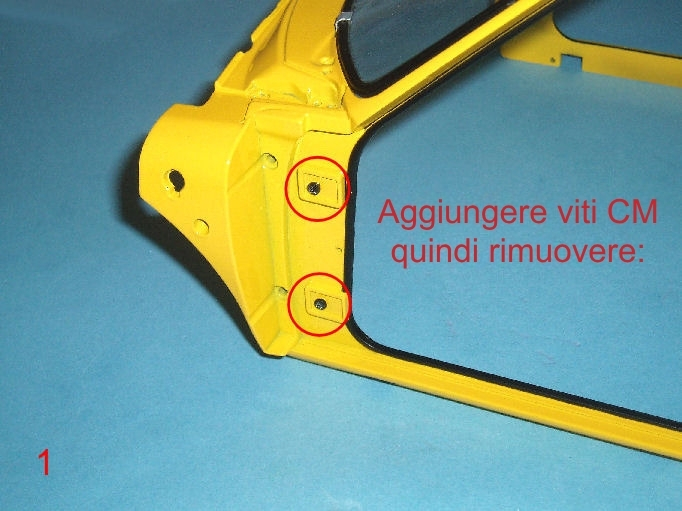

Recuperare la carrozzeria superiore e montare 2 viti CM dove mostrato, quindi rimuoverle. Questo renderà più facile montarle con la portiera in posizione.

Immagine 1:

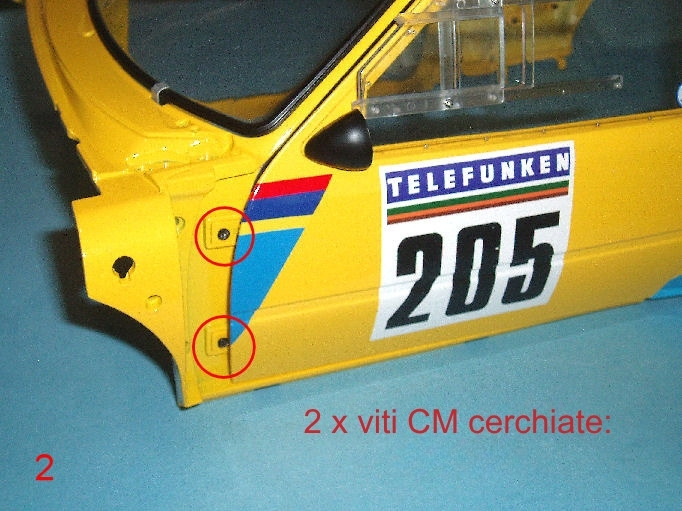

Montare la portiera sinistra e poi fissare con le 2 viti CM.

Immagine 2:

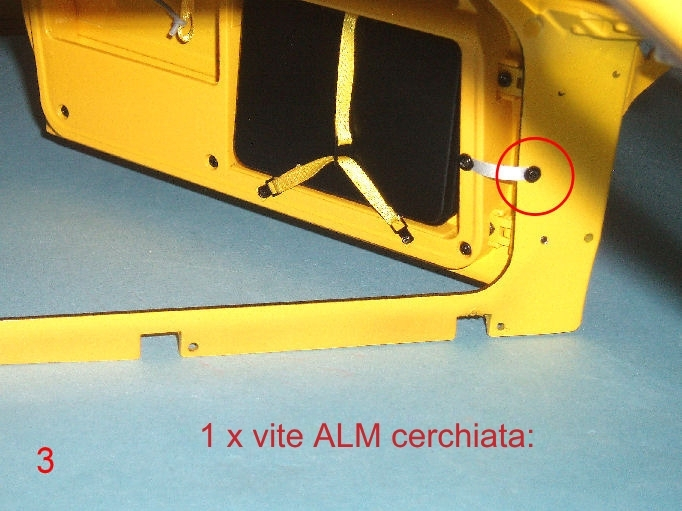

All'interno, aprire la portiera e fissare la cinghia di ritenuta con 1 vite ALM.

Immagine 3:

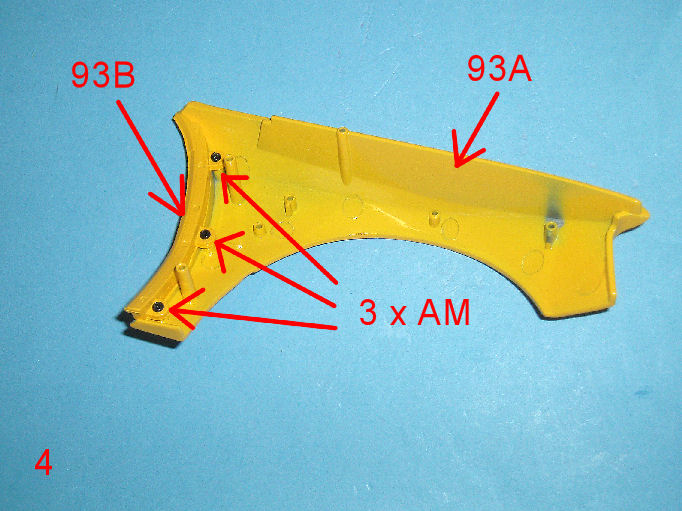

Fissare il distanziale 93B al parafango 93A come mostrato utilizzando 3 viti AM.

Immagine 4:


Montare il parafango in posizione sulla carrozzeria e fissare dall'interno con 1 vite AM e 2 viti BM.

Immagine 5:

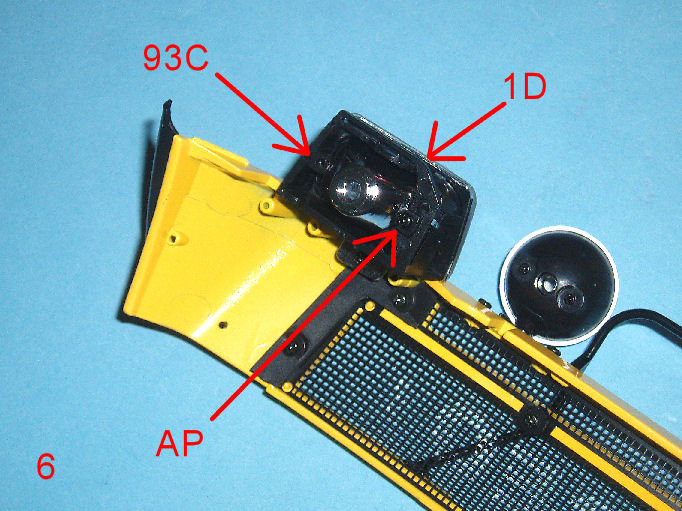

Recuperare la sezione della griglia anteriore e fissare l'alloggiamento del faro 93C sopra il faro 1D utilizzando 1 vite AP.

Immagine 6:


Inserire a pressione la copertura del faro 93D in posizione come mostrato assicurandosi che la linguetta su un lato sia rivolta verso l'alto. NOTA: Le istruzioni stampate indicano erroneamente queste parti come fanale posteriore.

Immagine 7:

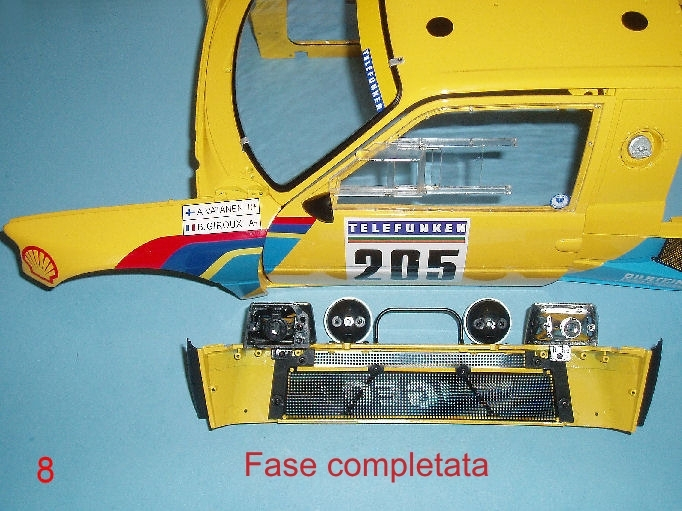

Conservare tutto al sicuro per ora.

Immagine 8:

Admin_ITA
#2 Inviato : mercoledì 9 settembre 2026 18:32:23
Rank: Amministratore

Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered

Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
FASE 94: Cofano motore



Recuperare la carrozzeria e montare il supporto del parafango 94A come mostrato e fissare con 3 viti AM.

Immagine 1:


Fissare il supporto del cofano 94C utilizzando 1 vite SM. Assicurarsi che l'estremità angolata sia rivolta verso l'interno.

Immagine 2:


Fissare il supporto della cerniera 94E al cofano 1A utilizzando 2 viti TM.

Immagine 3:


Fissare la cerniera 94F in posizione utilizzando 1 vite QM.

Immagine 4:

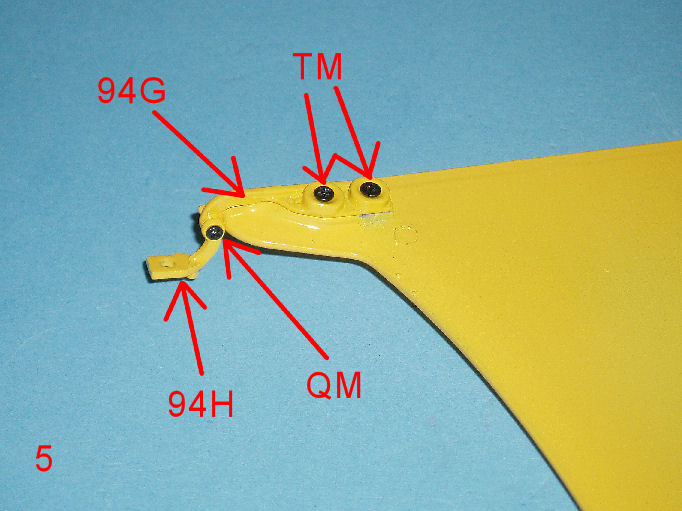

Ripetere l'operazione sull'altro lato utilizzando le parti 94G e 94H.

Immagine 5:

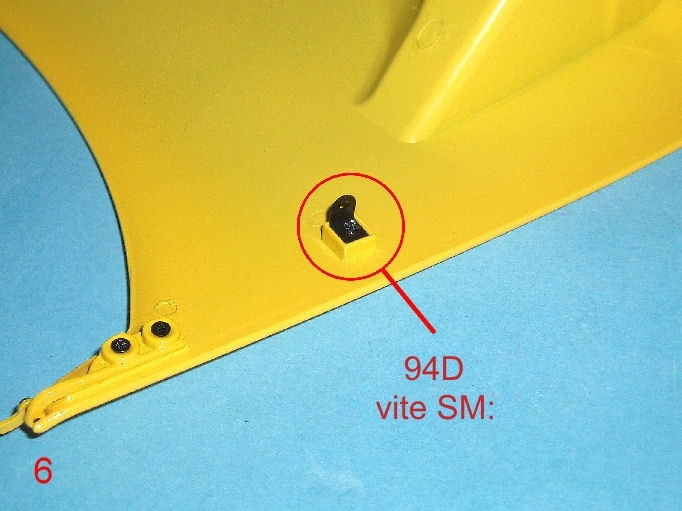

Montare la staffa angolare 94D nell'incavo sul cofano come mostrato e fissare con 1 vite SM. Conservare l'assemblaggio e la parte non utilizzata al sicuro per ora.

Immagine 6:

Admin_ITA
#3 Inviato : mercoledì 9 settembre 2026 18:32:32
Rank: Amministratore

Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered

Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy

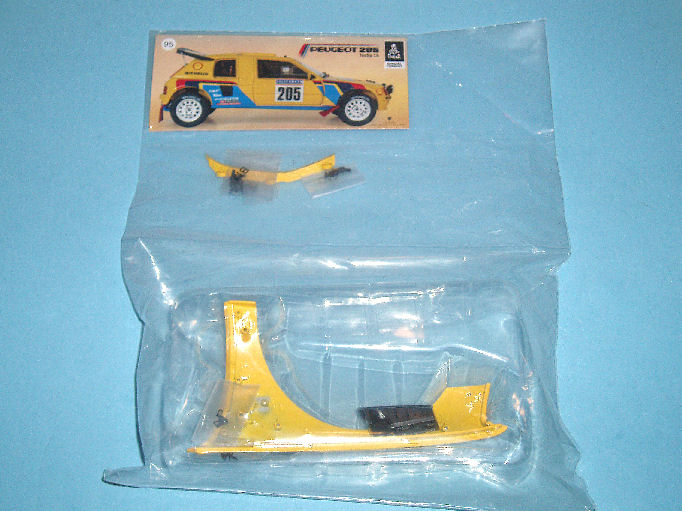

FASE 95: Parafango anteriore destro

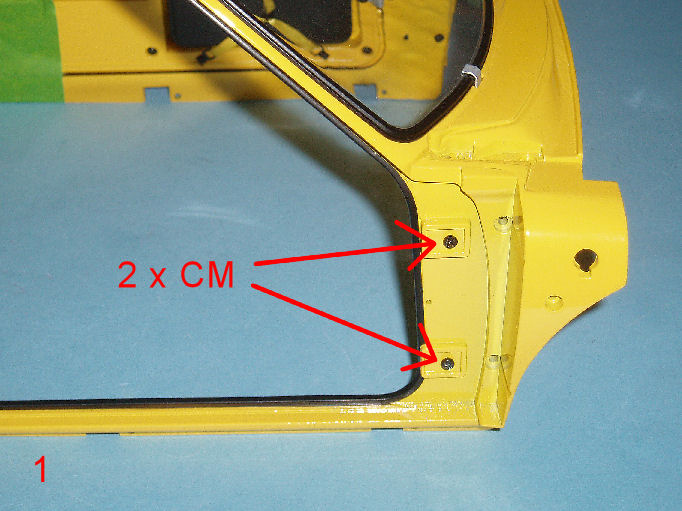

Recuperare la carrozzeria superiore e montare 2 viti CM dove mostrato, quindi rimuoverle. Questo renderà più facile montarle con la portiera in posizione.

Immagine 1:

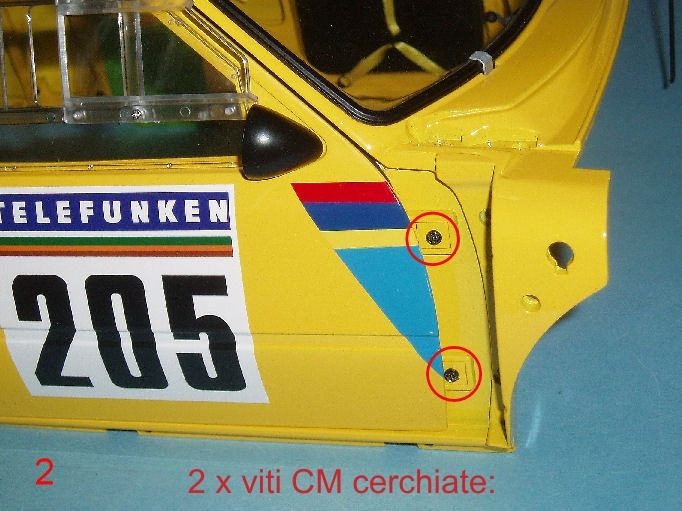

Montare la portiera destra e poi fissare con le 2 viti CM.

Immagine 2:

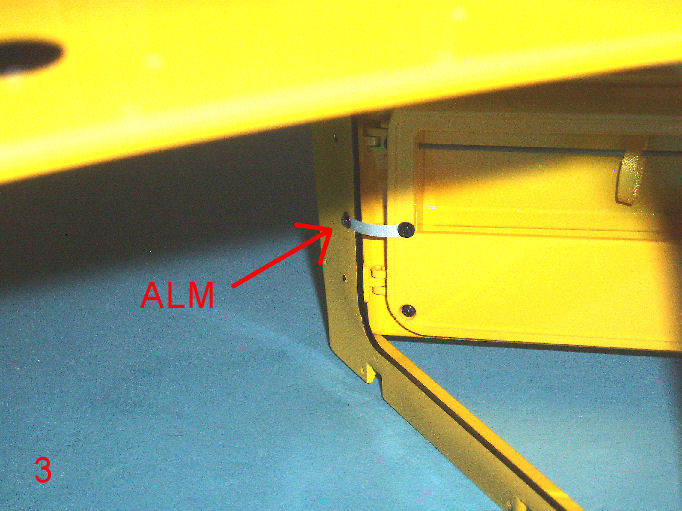

All'interno, aprire la portiera e fissare la cinghia di ritenuta con 1 vite ALM.

Immagine 3:

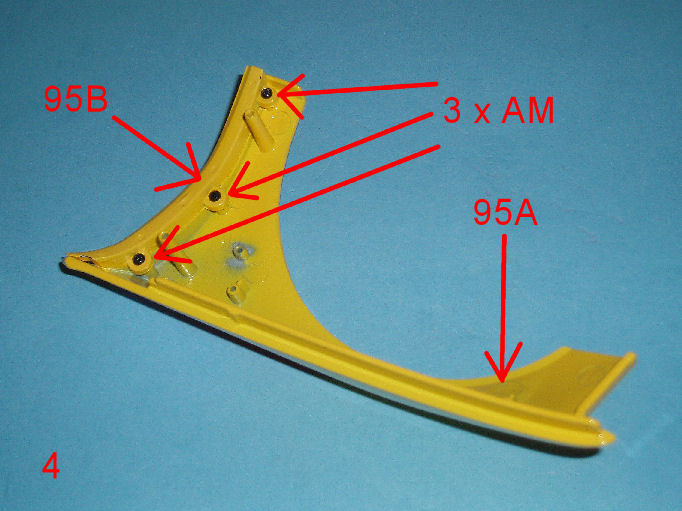

Fissare il distanziale 95B al parafango 95A come mostrato utilizzando 3 viti AM.

Immagine 4:

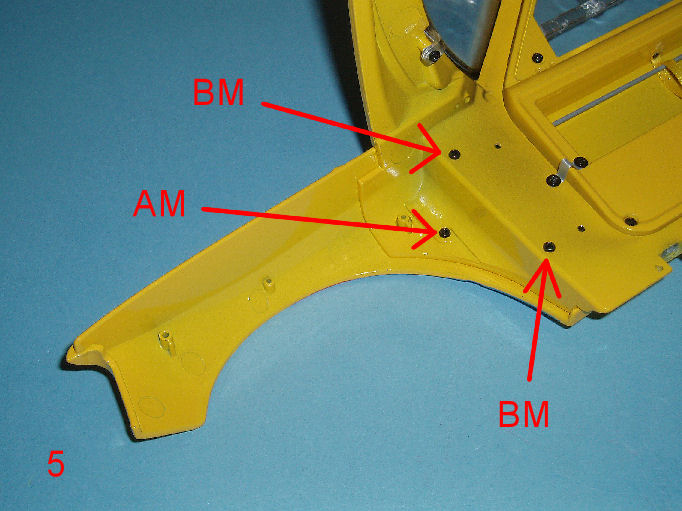

Montare il parafango in posizione sulla carrozzeria e fissare dall'interno con 1 vite AM e 2 viti BM.

Immagine 5:

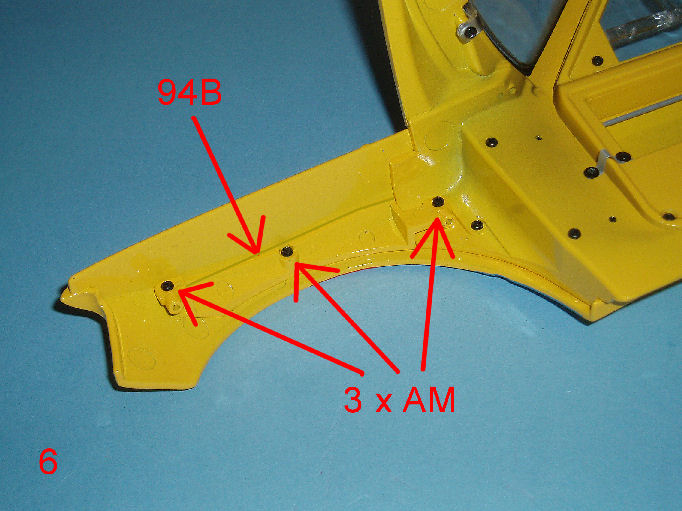

Fissare il supporto del parafango 94B in posizione utilizzando 3 viti M.

Immagine 6:

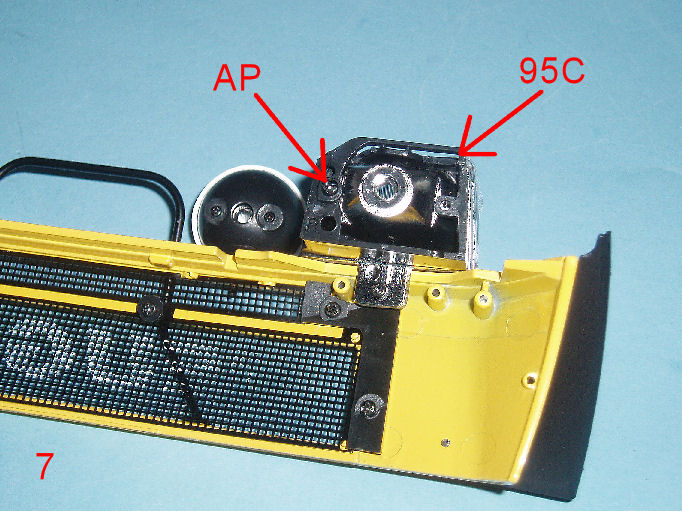

Recuperare la sezione della griglia anteriore e fissare l'alloggiamento del faro 95C sopra il faro 1D utilizzando 1 vite AP.

Immagine 7:


Inserire a pressione la copertura del faro 95D in posizione come mostrato assicurandosi che la linguetta su un lato sia rivolta verso l'alto. Conservare tutto al sicuro per ora.

Immagine 8:

Admin_ITA
#4 Inviato : mercoledì 9 settembre 2026 18:32:42
Rank: Amministratore

Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered

Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
FASE 96: Fari anteriori

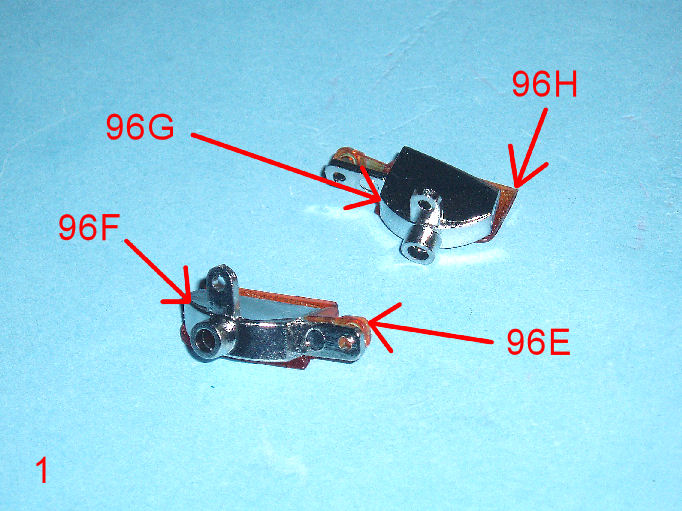

Unire le parti dell'indicatore di direzione 96E, 96F, 96G e 96H come mostrato.

Immagine 1:


Recuperare il paraurti anteriore 3A e montare le parti dell'indicatore 96G/H in posizione come mostrato. Fissare con 1 vite AP e 1 vite AM.

Immagine 2:


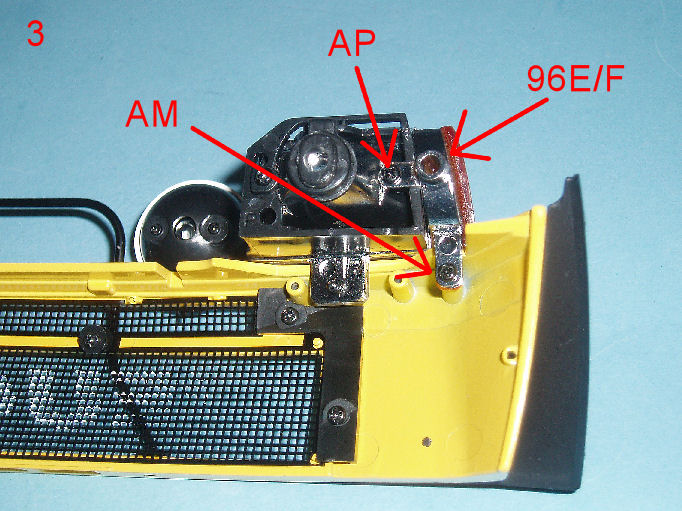

Ripetere l'operazione sull'altro lato con le parti dell'indicatore 96E e 96F.

Immagine 3:


Fissare i pannelli di supporto del paraurti 96I e 96J in posizione dove indicato utilizzando 2 viti AM ciascuno.

Immagine 4:


Recuperare l'assemblaggio principale e fissare i LED lunghi 50D come mostrato utilizzando piccoli pezzi di nastro 71D.

Immagine 5:

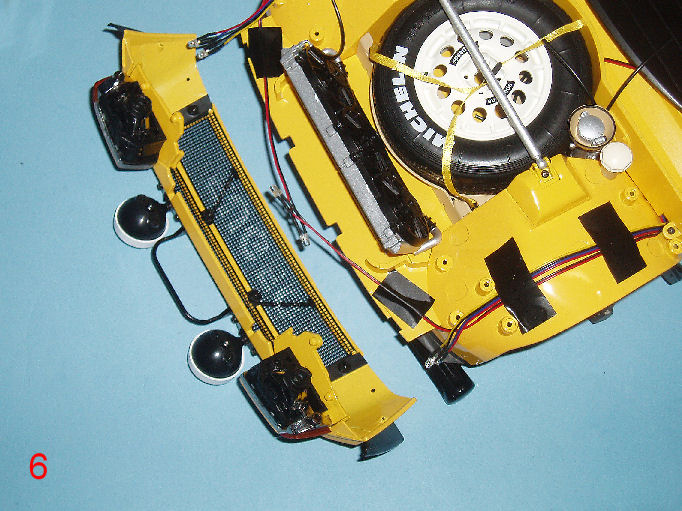

Recuperare il gruppo del paraurti anteriore e posizionarlo davanti al telaio.

Immagine 6:

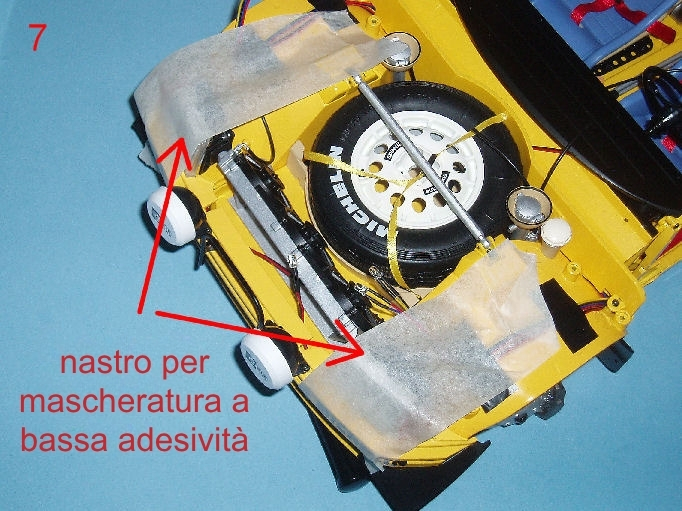

Montare il paraurti in posizione tenendo lontani tutti i fili dei LED. Potrebbe essere utile utilizzare strisce di nastro adesivo di carta a bassa aderenza per mantenere la parte in posizione. Questo è a discrezione del modellista.

Immagine 7:

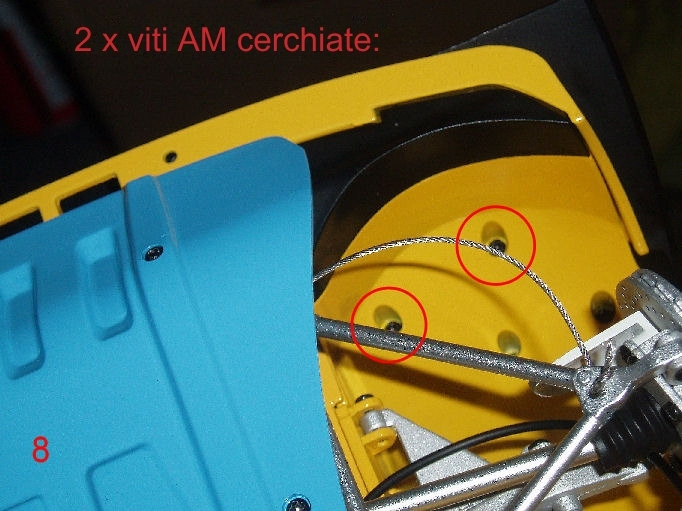

Capovolgere il modello e fissare il paraurti all'interno del passaruota come mostrato utilizzando 2 viti AM.

Immagine 8:


Ripetere l'operazione sull'altro lato.

Immagine 9:

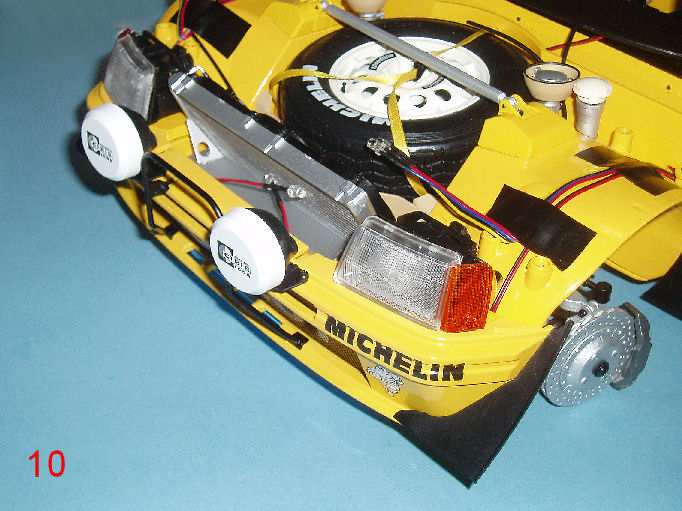

Rimuovere il nastro adesivo se è stato utilizzato.

Immagine 10:

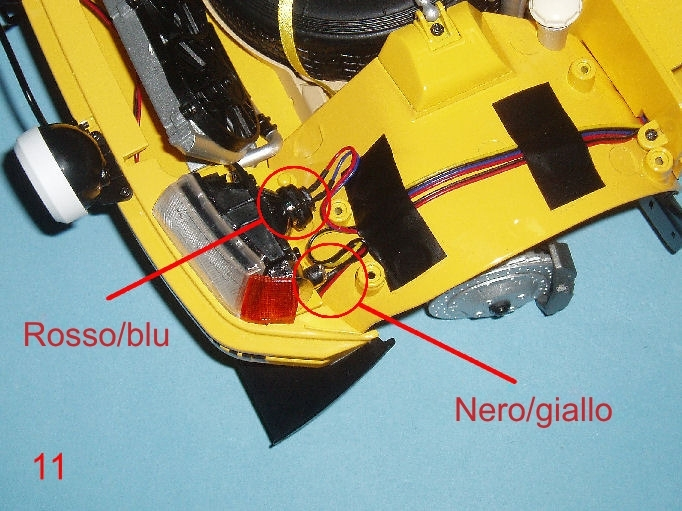

Collegare il LED nero/giallo nel supporto dell'indicatore di direzione. Collegare il LED rosso/blu nel retro del faro principale.

Immagine 11:


Ripetere l'operazione sull'altro lato.

Immagine 12:

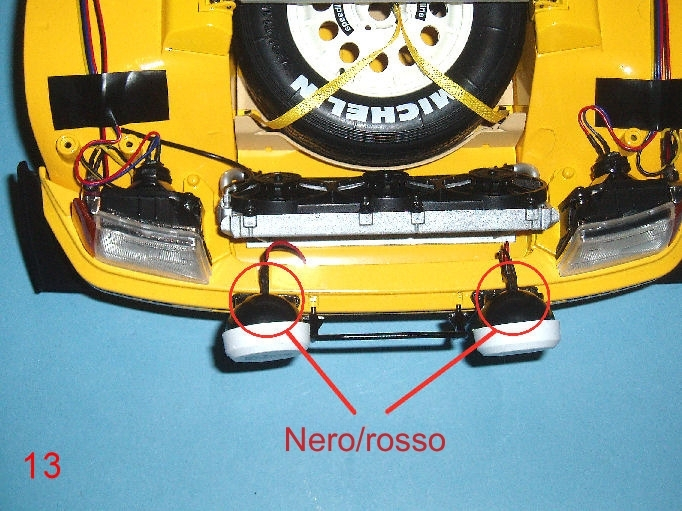

Collegare i LED neri/rossi lunghi nel retro dei fari supplementari.

Immagine 13:


Ora è possibile testare i fari anteriori per assicurarsi che tutto funzioni. Utilizzare le istruzioni stampate come guida.

Immagine 14:

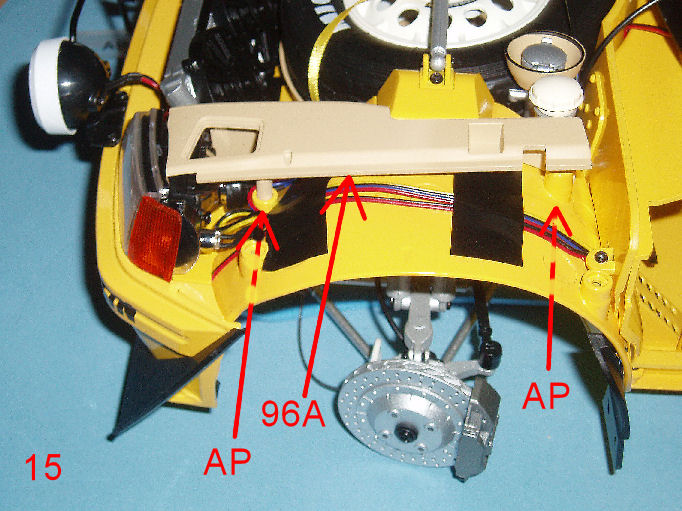

Montare la copertura anteriore 96A e fissare da sotto con 2 viti AP.

Immagine 15:


Ripetere l'operazione sull'altro lato con la parte 96C.

Immagine 16:


Far passare il tubo dalla parte superiore del radiatore attraverso il foro nel pannello di copertura 96C come mostrato.

Immagine 17:

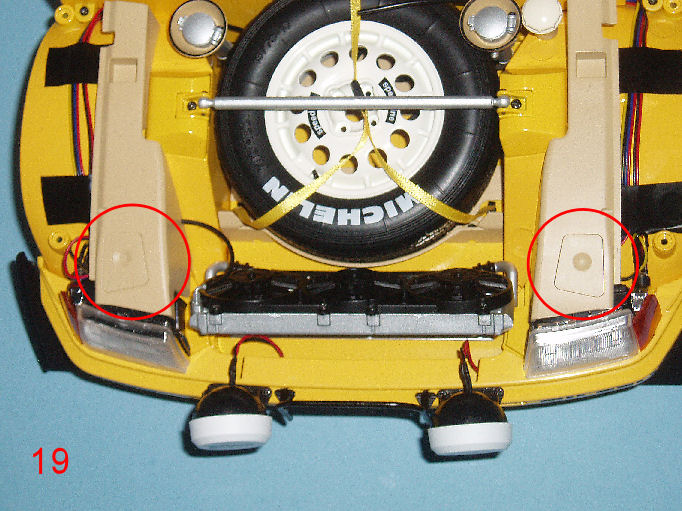

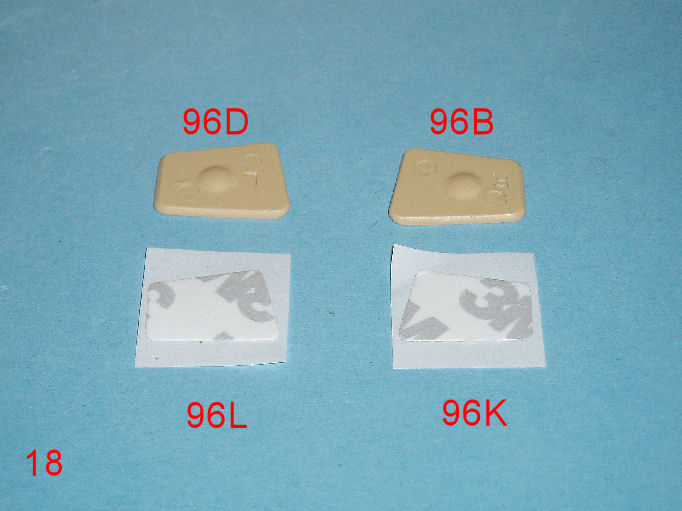

I cuscinetti adesivi 96K e 96L si attaccheranno al retro dei pannelli 96B e 96D.

Immagine 18:


Rimuovere la pellicola protettiva dai cuscinetti e incollare i pannelli in posizione come mostrato. Conservare al sicuro per ora.

Immagine 19:

Admin_ITA
#5 Inviato : mercoledì 9 settembre 2026 18:33:13
Rank: Amministratore

Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered

Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
FASE 97: Carrozzeria, minigonna laterale e paraspruzzi



Montare il gruppo del cofano sulla carrozzeria principale come mostrato e fissare con 2 viti AM.

Immagine 1:


Cofano montato.

Immagine 2:


Sollevare il cofano e tenerlo aperto utilizzando l'asta di supporto del cofano.

Immagine 3:


Sul telaio principale, assicurarsi che i tubi indicati siano piegati in modo da non intralciare.

Immagine 4:


Aprire le portiere e abbassare la carrozzeria sul telaio.

Immagine 5:

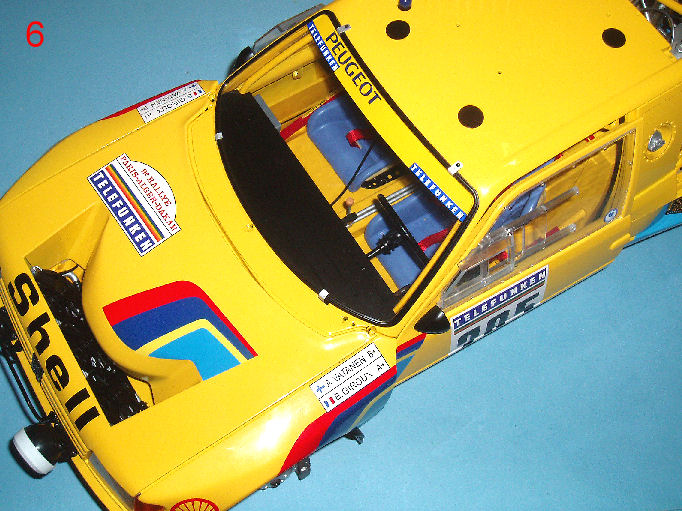

Assicurarsi che la carrozzeria sia completamente abbassata e chiudere le portiere e il cofano.

Immagine 6:

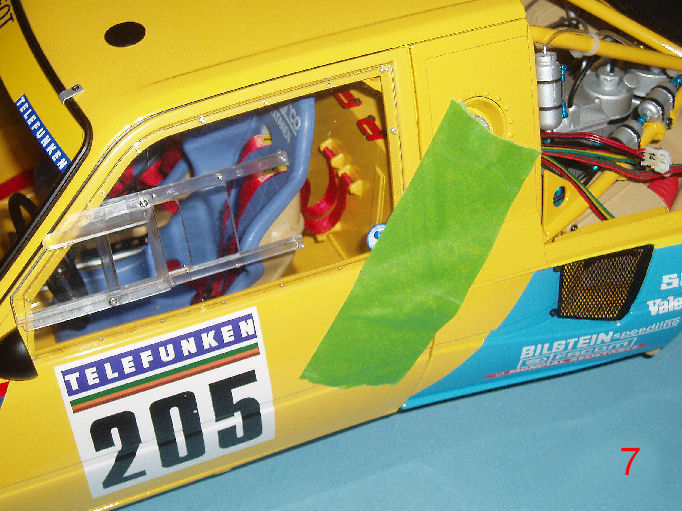

Per il momento, è possibile fissare le portiere e il cofano chiusi utilizzando nastro adesivo di carta a bassa aderenza. Questo è a discrezione del modellista.

Immagine 7:

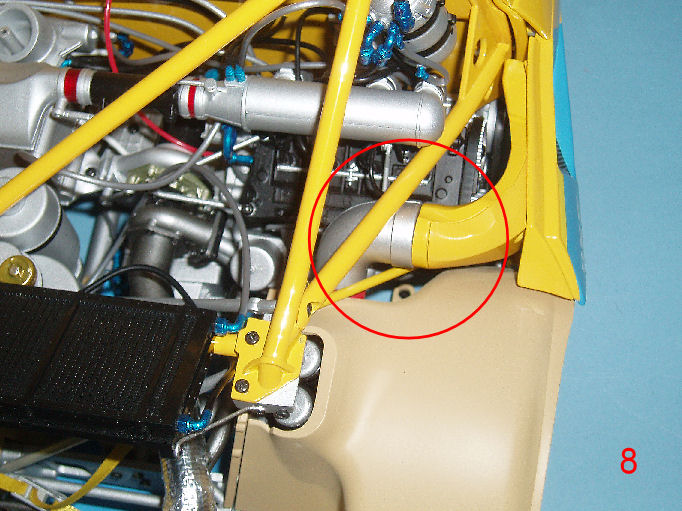

Collegare il condotto dell'aria come mostrato.

Immagine 8:

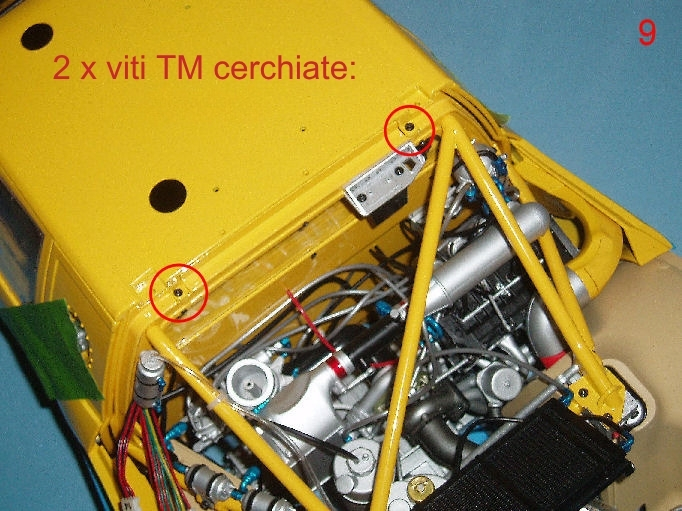

Fissare la carrozzeria superiore nella parte posteriore con 2 viti TM.

Immagine 9:

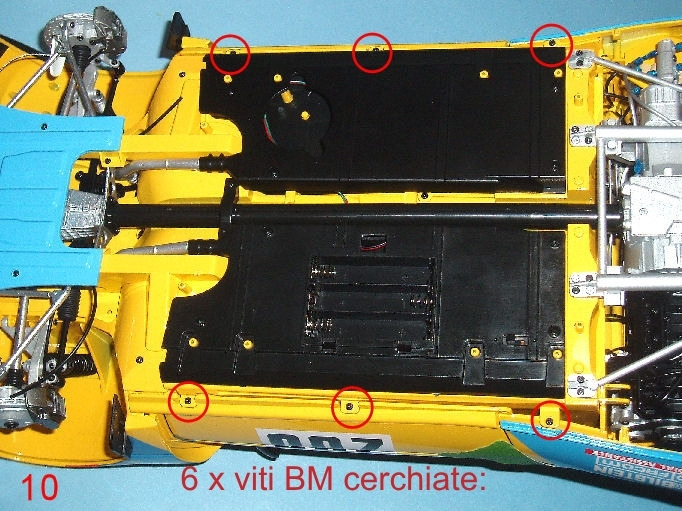

Capovolgere con cura il modello e fissare la carrozzeria con 6 viti BM dove indicato.

Immagine 10:

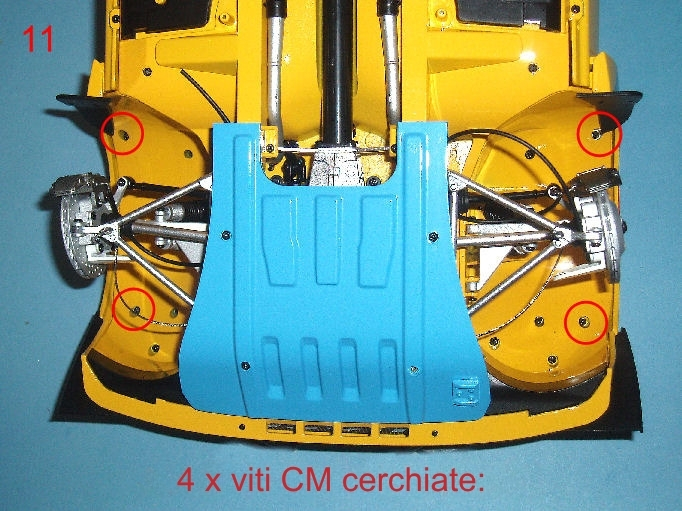

Fissare i parafanghi anteriori con 4 viti CM dove indicato.

Immagine 11:

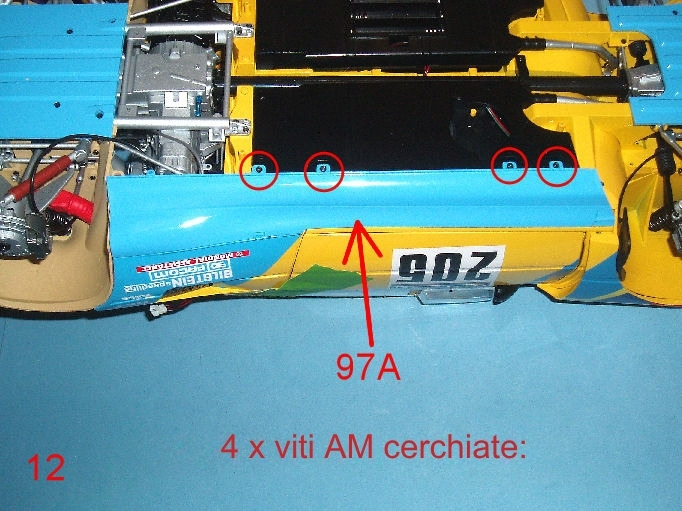

Montare la minigonna laterale 97A come mostrato e fissare con 4 viti AM.

Immagine 12:

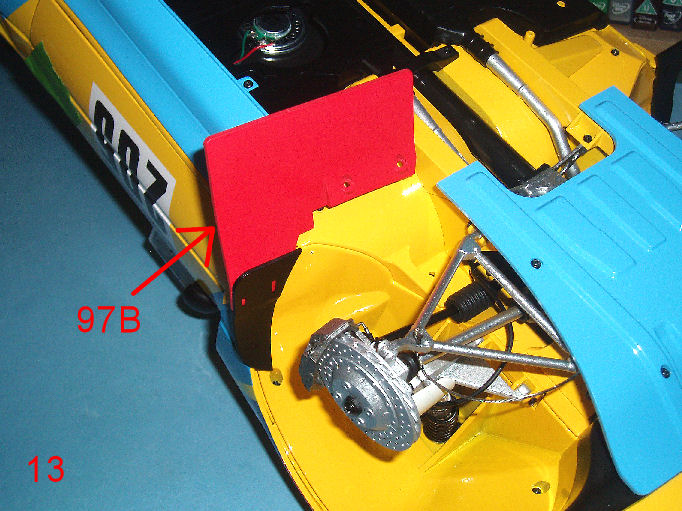

Inserire a pressione il paraspruzzi sinistro 97B in posizione, posizionando le linguette nelle fessure sul supporto nero. Conservare il modello al sicuro per ora.

Immagine 13:

Admin_ITA
#6 Inviato : mercoledì 9 settembre 2026 18:33:26
Rank: Amministratore

Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered

Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
FASE 98: Motorino di avviamento, minigonna laterale e paraspruzzi

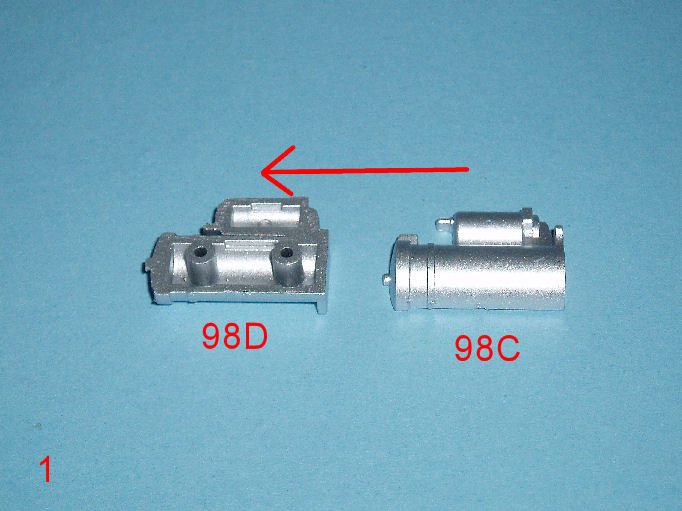

Le parti del motorino di avviamento 89C e 98D si uniranno a pressione.

Immagine 1:

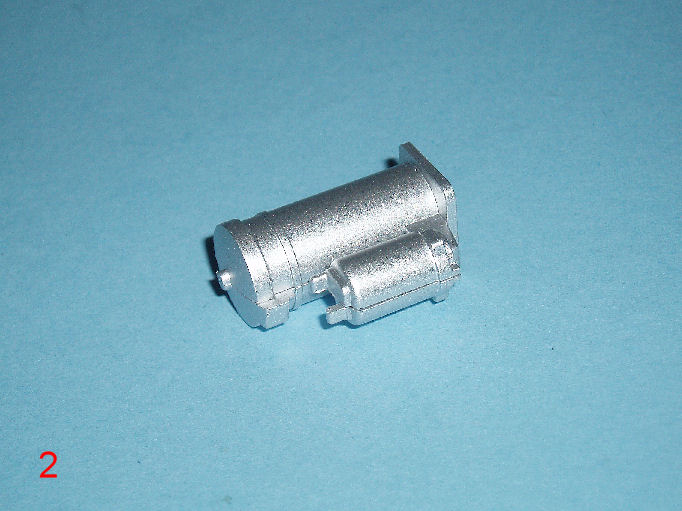

Parti assemblate.

Immagine 2:

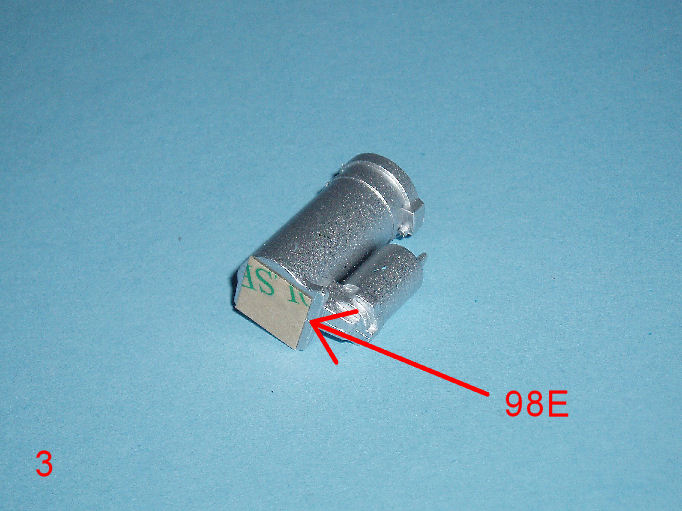

Applicare il cuscinetto biadesivo 98E all'estremità del motorino.

Immagine 3:

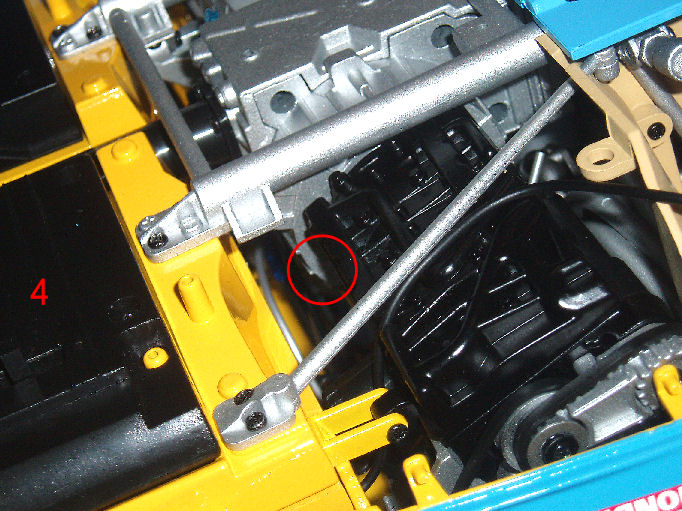

L'area cerchiata mostra dove viene montato il motorino di avviamento dopo aver rimosso la pellicola protettiva dal cuscinetto adesivo. L'accesso a quest'area è estremamente difficile in questa fase e poiché il componente montato sarà completamente invisibile una volta aggiunto il pannello del pianale, è a discrezione del modellista se tentare di montare la parte.

Immagine 4:

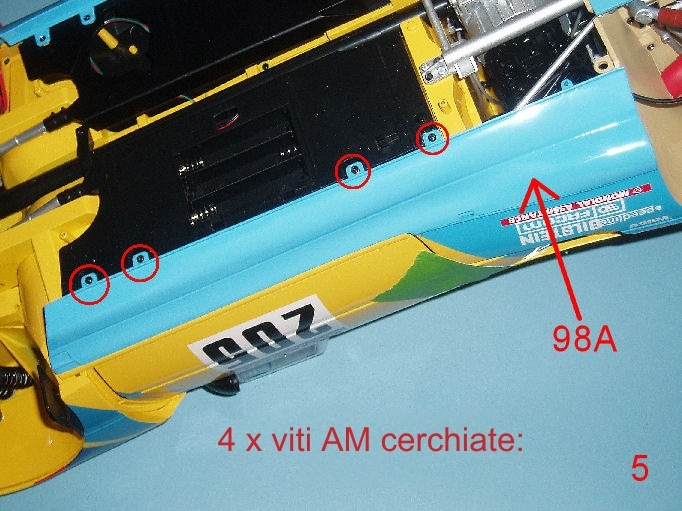

Montare la minigonna laterale 98A come mostrato e fissare con 4 viti AM.

Immagine 5:

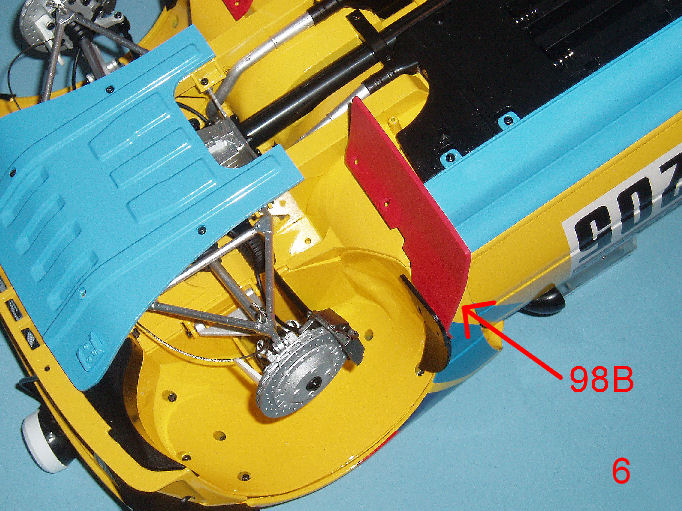

Inserire a pressione il paraspruzzi 98B in posizione, posizionando le linguette sulla faccia inferiore nelle fessure sulla piastra di supporto nera. Conservare il modello in modo sicuro.

Immagine 6:
