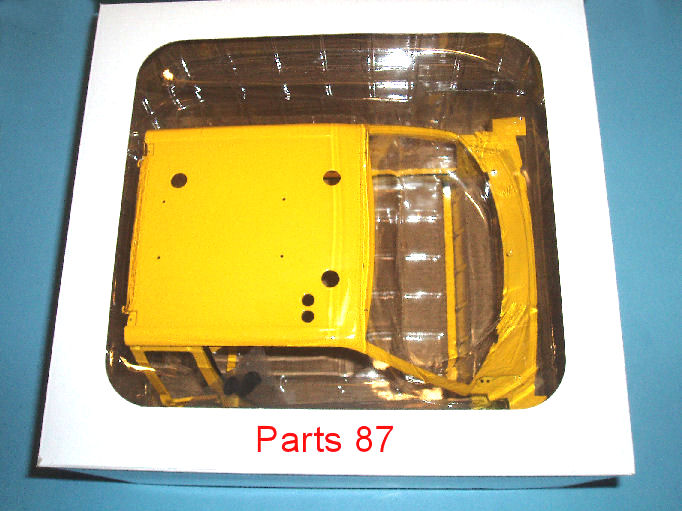

FASE 87: Carrozzeria principale
Rimuovere le due barre di fissaggio indicate svitando le viti evidenziate in rosso. Scartare le barre e le viti.
Immagine 1:

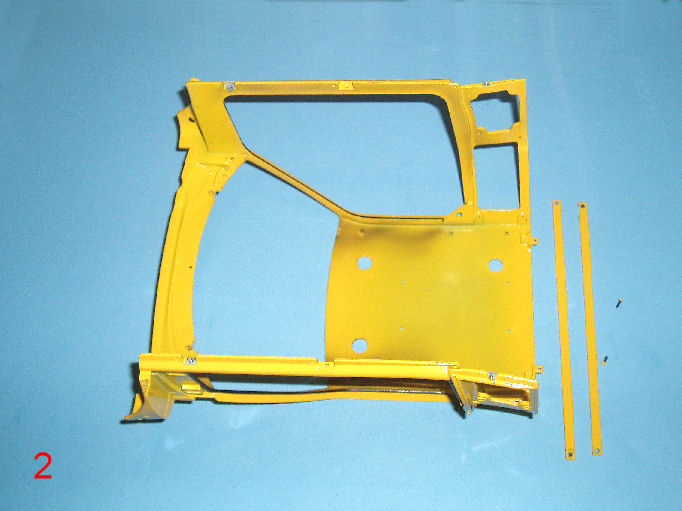

Barre rimosse.
Immagine 2:
Inserire a pressione i 3 tappi 87B nei fori sul tetto dove mostrato. NOTA – Le parti non hanno un accoppiamento stretto. È possibile utilizzare un punto di colla, ma questo è a discrezione del modellista. Conservare l'assemblaggio al sicuro.
Immagine 3:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
|

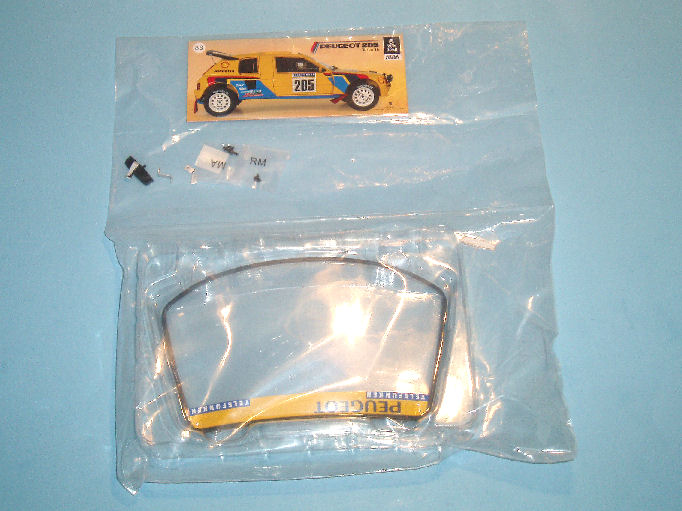

FASE 88: Parabrezza

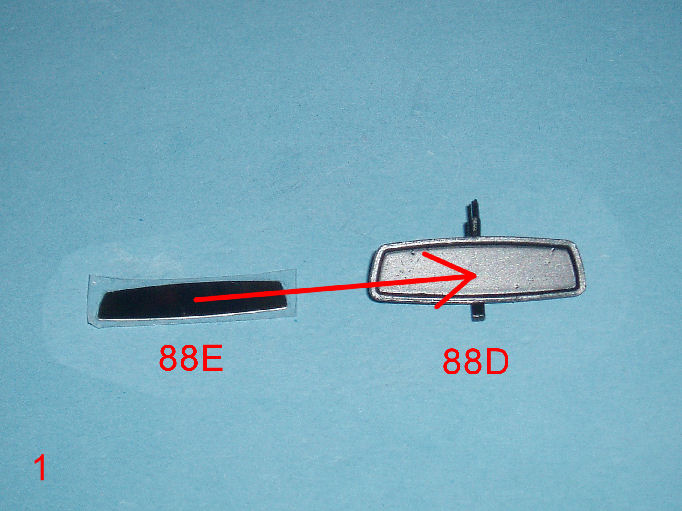

Rimuovere la pellicola protettiva dallo specchietto 88E. Si incollarà in posizione sulla cornice 88D.
Immagine 1:

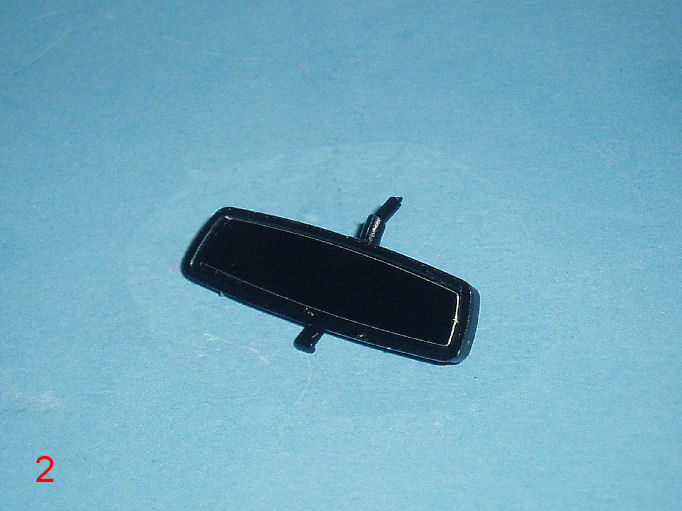

Parti assemblate.
Immagine 2:

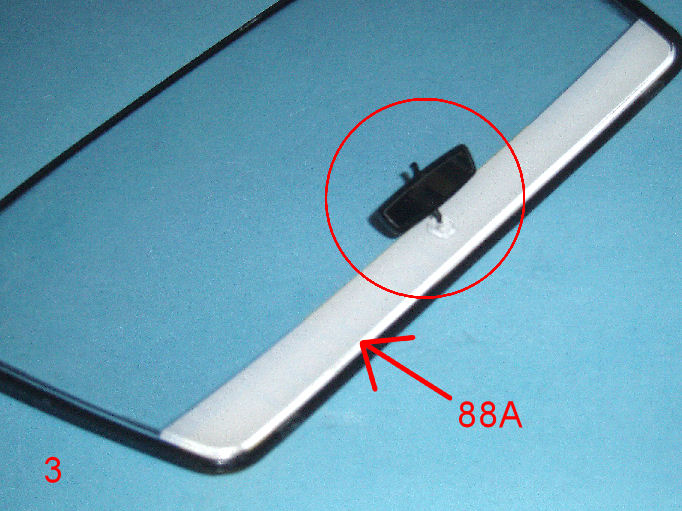

Premere con attenzione il supporto dello specchietto nel foro nella parte superiore interna del parabrezza 88A.
Immagine 3:

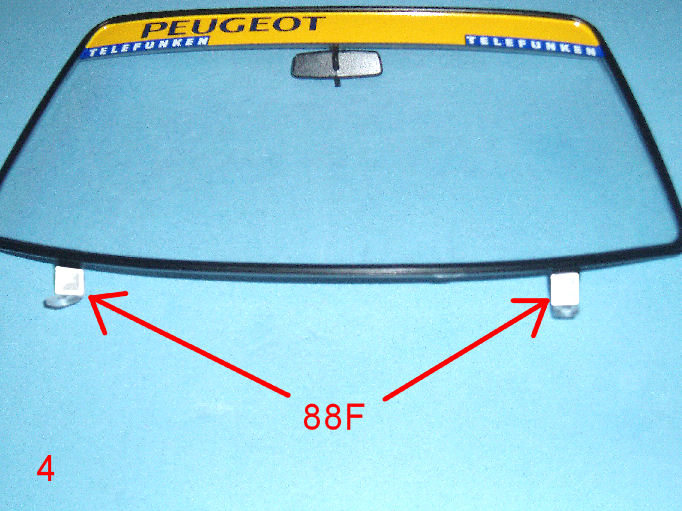

Incollare una delle alette adesive 88F sulla faccia anteriore trasparente dei piedini angolati su ciascun lato della parte inferiore del parabrezza come mostrato.
Immagine 4:

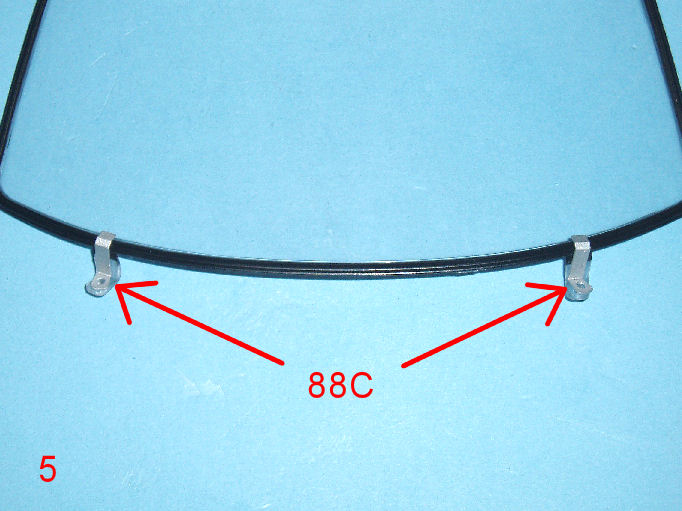

Rimuovere la pellicola protettiva dalle alette e fissare una staffa angolata 88C su ciascuna di esse. Assicurarsi che i fori delle viti siano allineati con quelli sui piedini di plastica.
Immagine 5:
Inserire prima i piedini del parabrezza nell'apertura della carrozzeria e poi premere con attenzione le due clip sugli angoli superiori del parabrezza in posizione sulla carrozzeria.
Immagine 6:

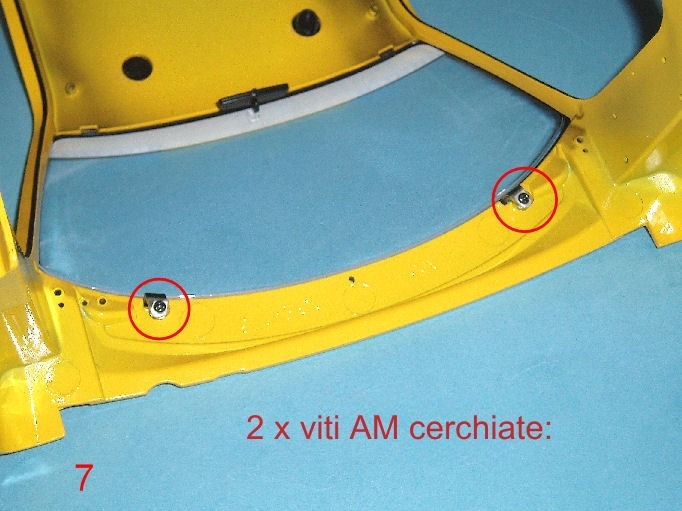

Dall'interno, fissare la parte inferiore del parabrezza con 2 viti AM.
Immagine 7:

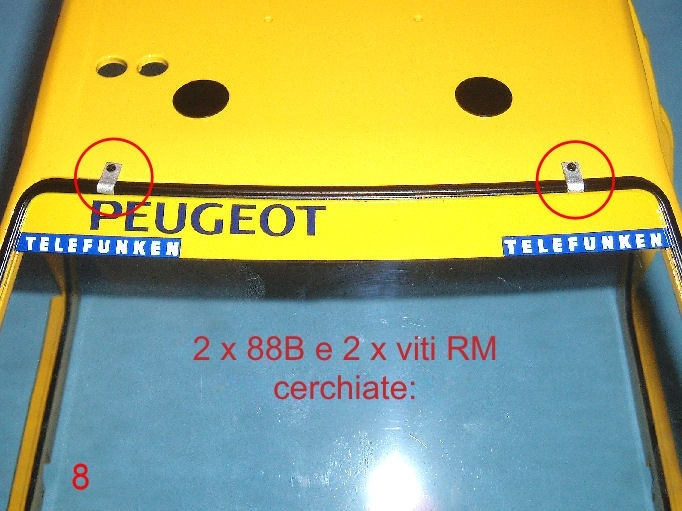

Nella parte superiore esterna del parabrezza, fissare le 2 staffe 88B con 1 vite RM ciascuna. Conservare al sicuro per ora.
Immagine 8:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
|

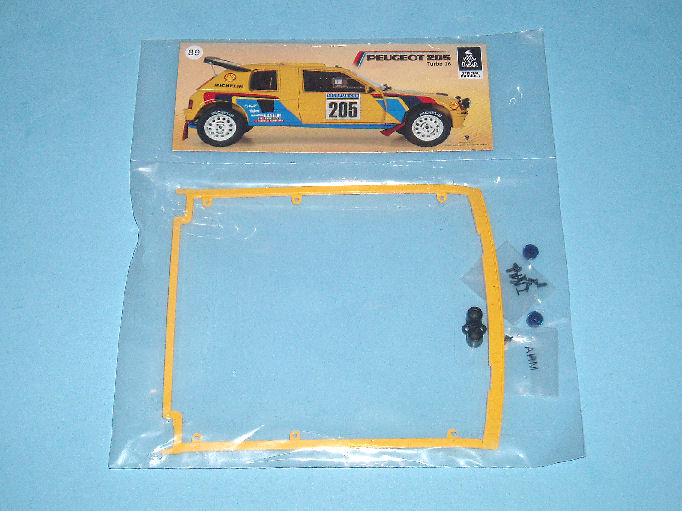

FASE 89: Luci del tetto
Inserire a pressione le 2 luci 89B nel supporto 89C.
Immagine 1:

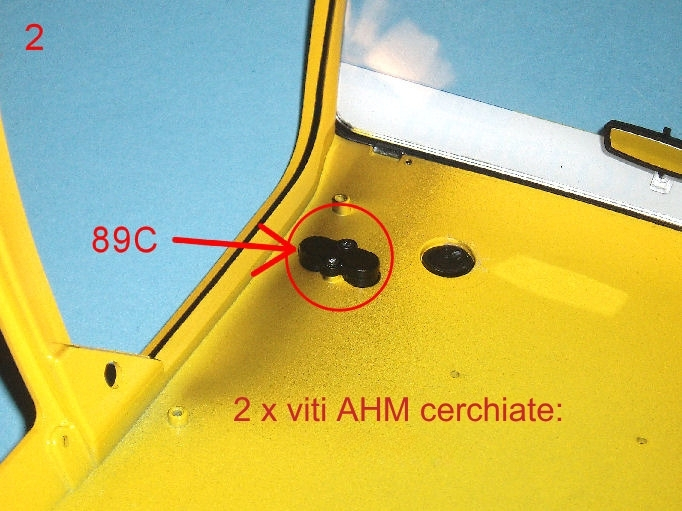

Montare le luci attraverso i due fori nel tetto della carrozzeria dall'interno. Fissare con 2 viti AHM.
Immagine 2:

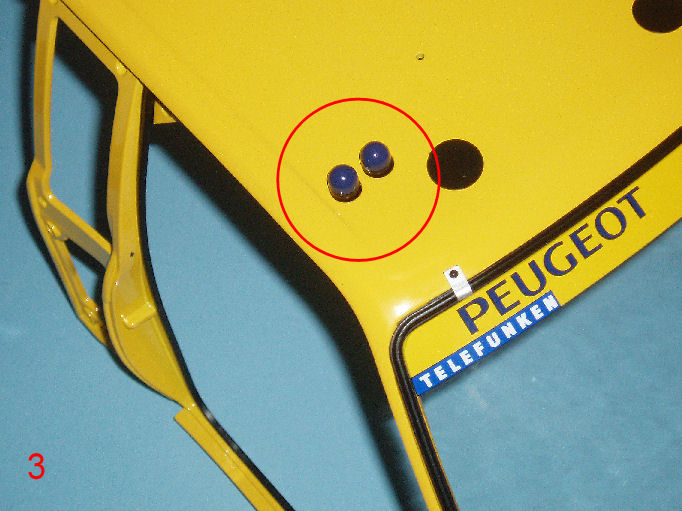

Luci montate.
Immagine 3:

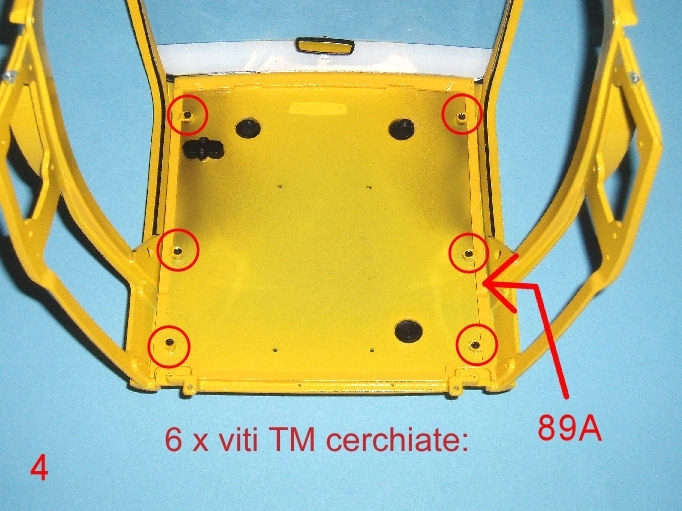

Montare il telaio interno del tetto 89A e fissare con 6 viti TM. Il telaio si inserirà in un solo modo. Conservare l'assemblaggio in modo sicuro.
Immagine 4:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
|
FASE 90: Pannelli laterali

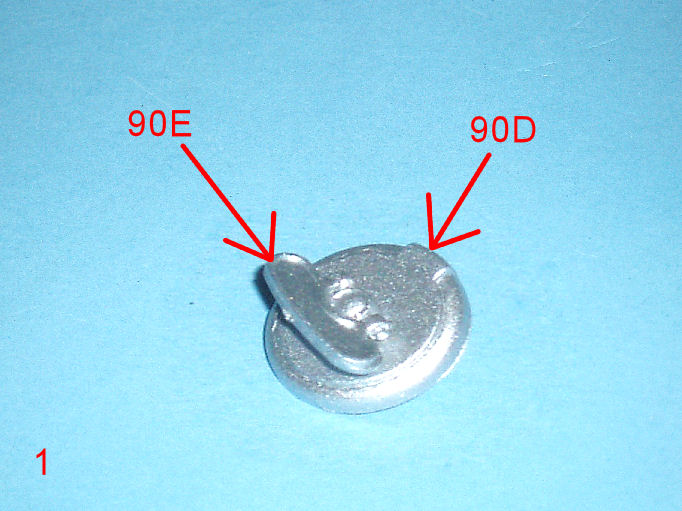

Montare la maniglia 90E sul tappo del serbatoio 90B come mostrato. Prestare molta attenzione a non rompere i minuscoli perni di posizionamento sulla maniglia.
Immagine 1:

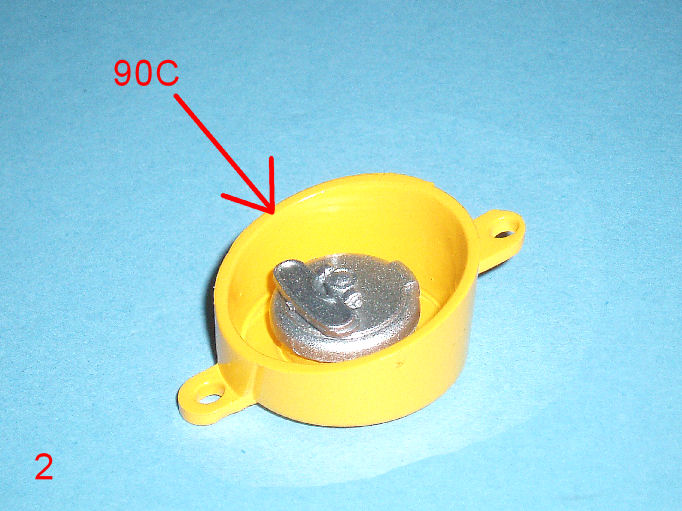

Inserire a pressione l'assemblaggio nella base del tappo 90C.
Immagine 2:
Montare l'assemblaggio nella parte posteriore del pannello laterale 90A.
Immagine 3:
Fissare da dietro con 2 viti AM.
Immagine 4:
Recuperare la carrozzeria principale e montare il pannello laterale come mostrato.
Immagine 5:

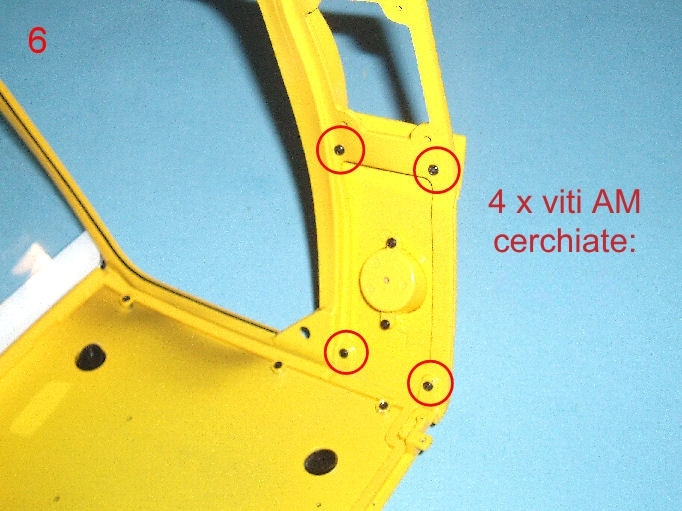

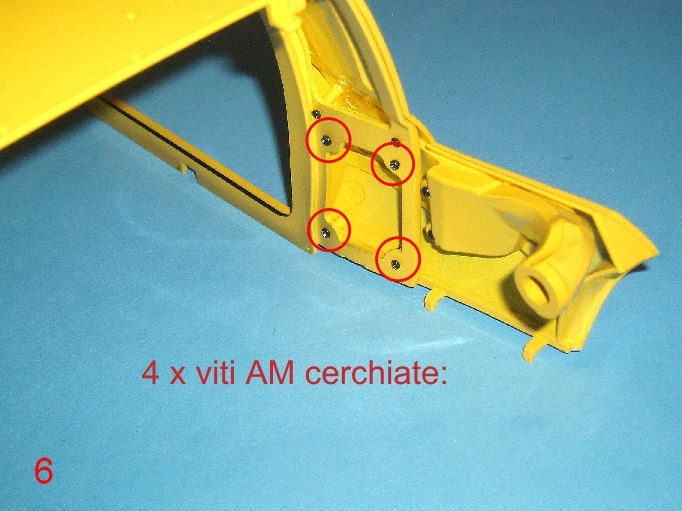

Fissare dall'interno con 4 viti AM.
Immagine 6:
Montare l'altro pannello laterale 90B sull'altro lato.
Immagine 7:

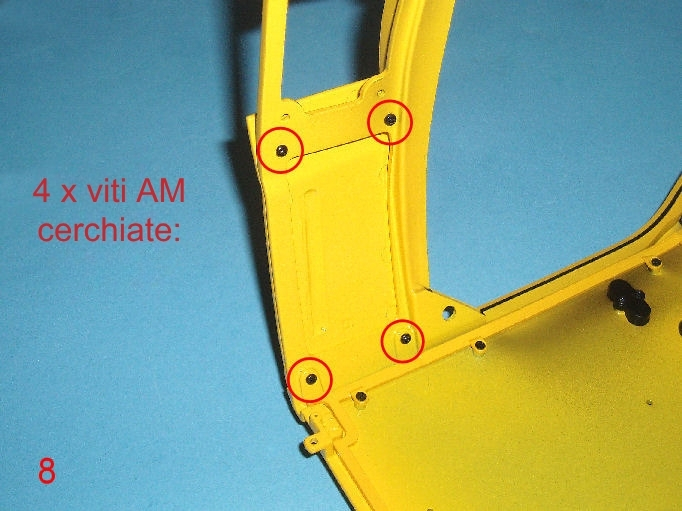

Fissare dall'interno con 4 viti AM. Conservare la carrozzeria al sicuro.
Immagine 8:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
|

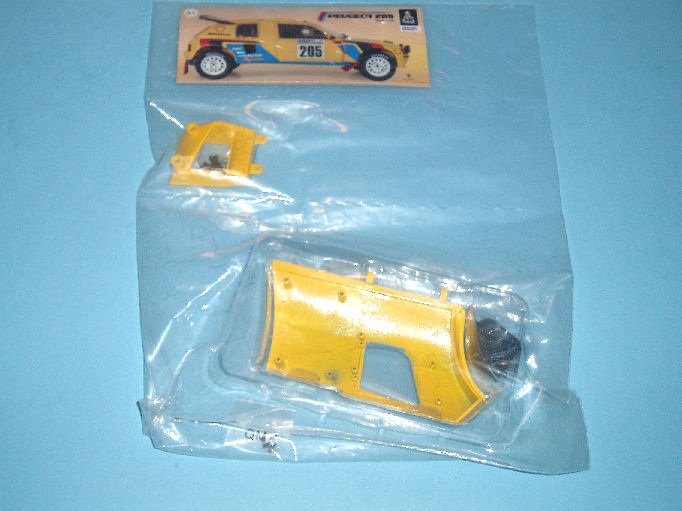

FASE 91: Pannello posteriore inferiore sinistro
Piegare le 3 linguette sul bordo della griglia 91D con un angolo di circa 70 gradi.
Immagine 1:

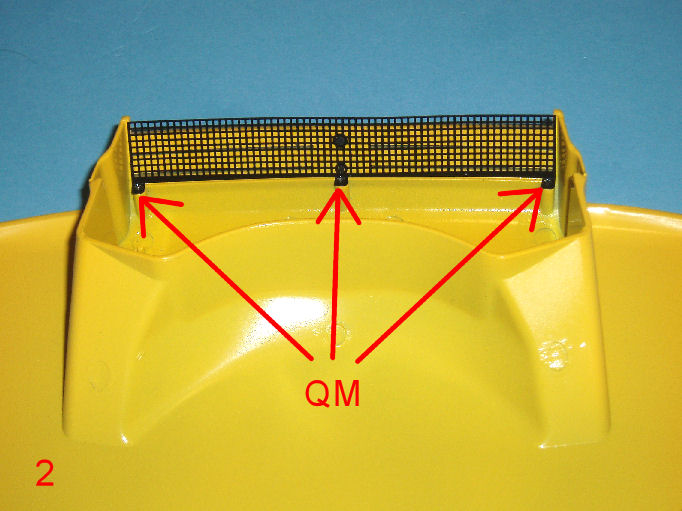

Recuperare il cofano dalla fase 1 e montare la griglia all'interno come mostrato. Fissare con 3 viti QM.
Immagine 2:

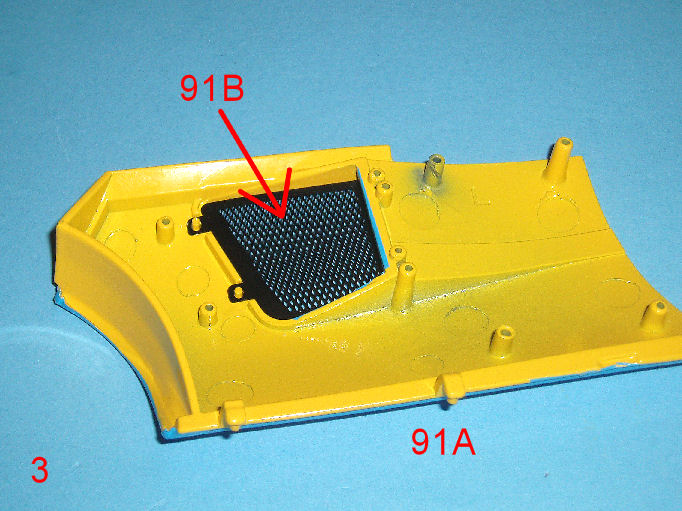

Montare la griglia 91B nella parte posteriore del pannello 91A. L'estremità stretta della griglia passa attraverso l'apertura verso l'esterno del pannello.
Immagine 3:
Dall'esterno, fissare con 2 viti QM.
Immagine 4:
Fissare la presa d'aria 91C in posizione come mostrato utilizzando 4 viti AM.
Immagine 5:

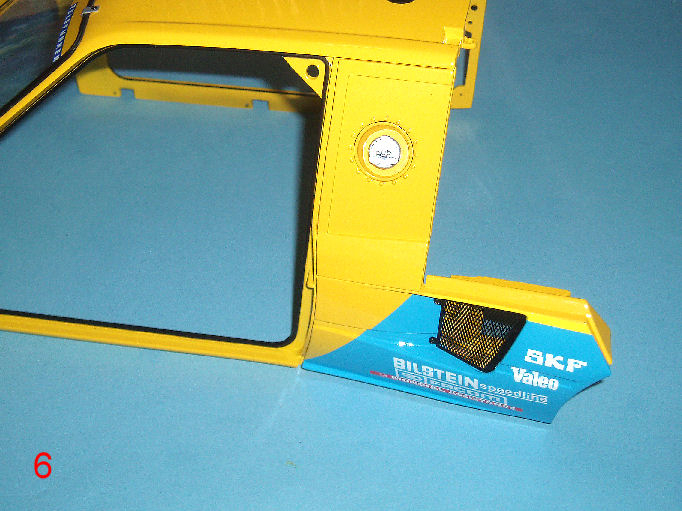

Recuperare la carrozzeria principale e montare il pannello assemblato in posizione come indicato.
Immagine 6:

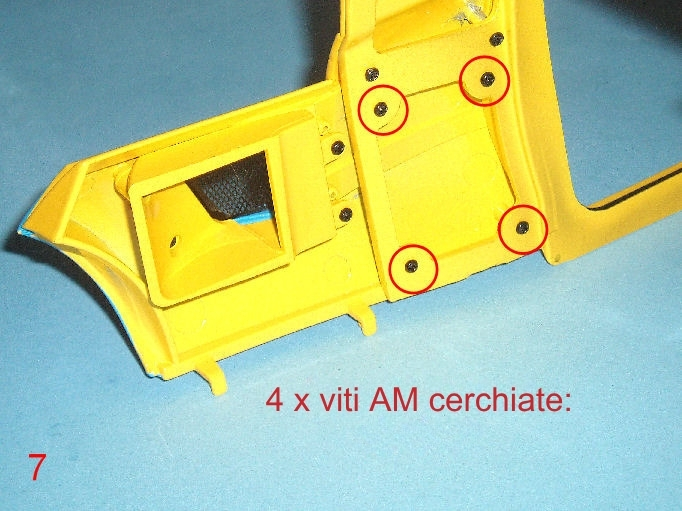

Fissare dall'interno con 4 viti AM. Conservare tutto al sicuro per ora.
Immagine 7:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 571
Points: 1.695
Locazione: Italy
|

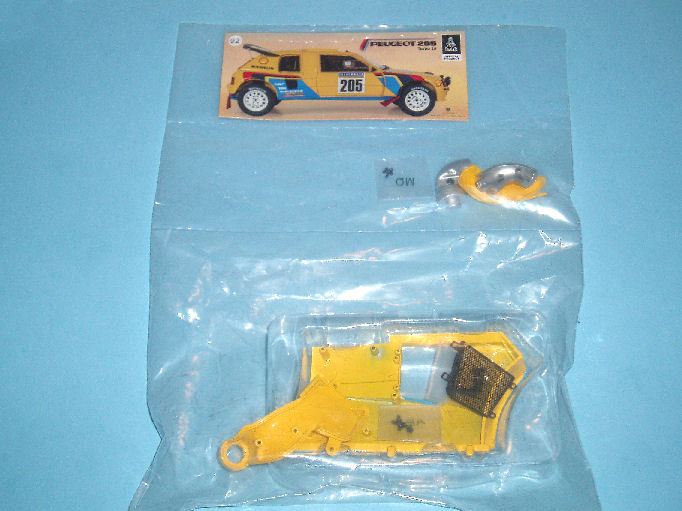

FASE 92: Pannello posteriore inferiore destro
Montare la griglia 92B nella parte posteriore del pannello 92A. L'estremità stretta della griglia passa attraverso l'apertura verso l'esterno del pannello.
Immagine 1:

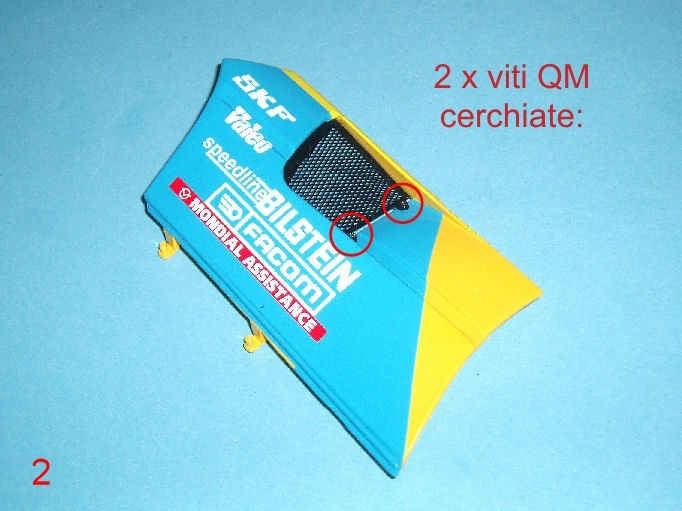

Fissare dal lato opposto con 2 viti QM.
Immagine 2:

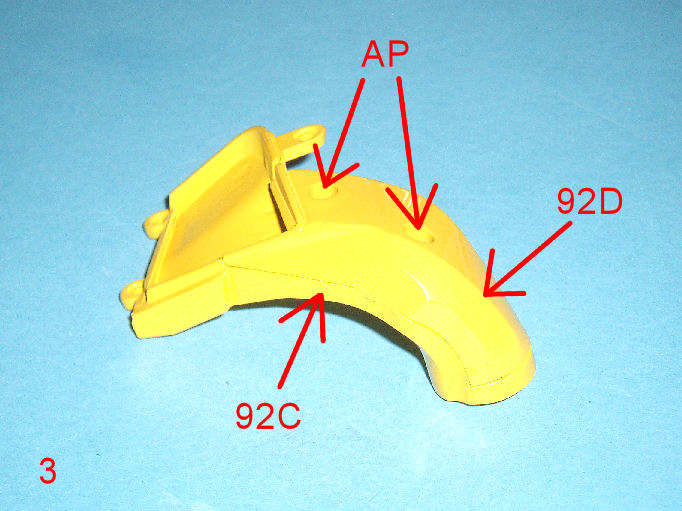

Unire le parti della presa d'aria destra 92C e 92D e fissare con 2 viti AP.
Immagine 3:
Montare l'assemblaggio all'interno del pannello laterale e fissare con 3 viti AM.
Immagine 4:
Recuperare la carrozzeria principale e montare il pannello laterale in posizione come mostrato.
Immagine 5:
Fissare dall'interno con 4 viti AM.
Immagine 6:

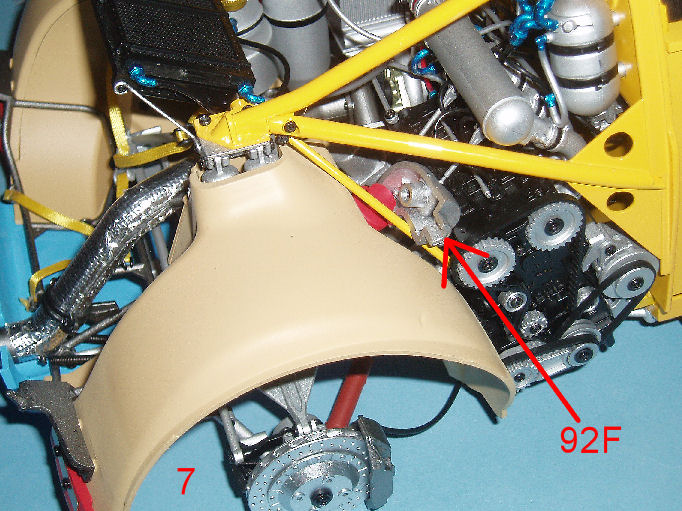

Recuperare l'assemblaggio principale dell'auto e individuare la sporgenza rossa sul lato destro appena dietro il motore. Muovere delicatamente il connettore di aspirazione argentato 92F in posizione come mostrato. NOTA – Questa operazione è piuttosto delicata.
Immagine 7:

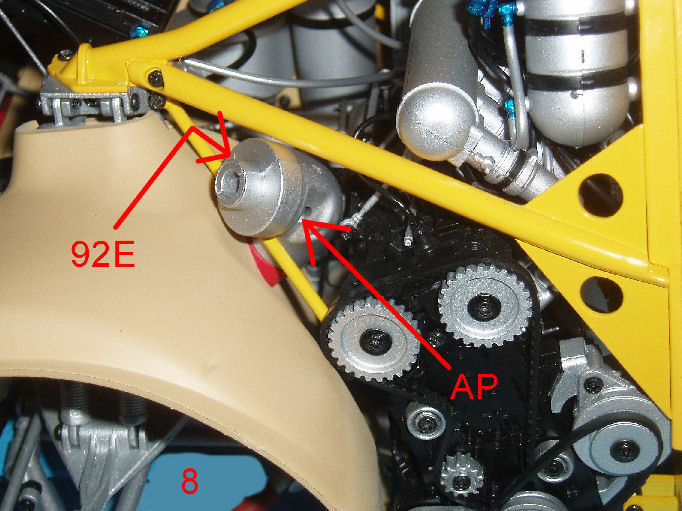

Montare l'altra metà del connettore 92E in posizione e fissare le parti insieme con 1 vite AP. NOTA – Anche questa operazione è delicata. Conservare tutto al sicuro per ora.
Immagine 8:
|
|
|
|
