FASE 81: Console centrale e leve di comando
Fissare la cerniera 81H al coperchio della console 81G con 2 viti NP. Lo scalino corto sulla cerniera si adatta al coperchio.
Immagine 1:

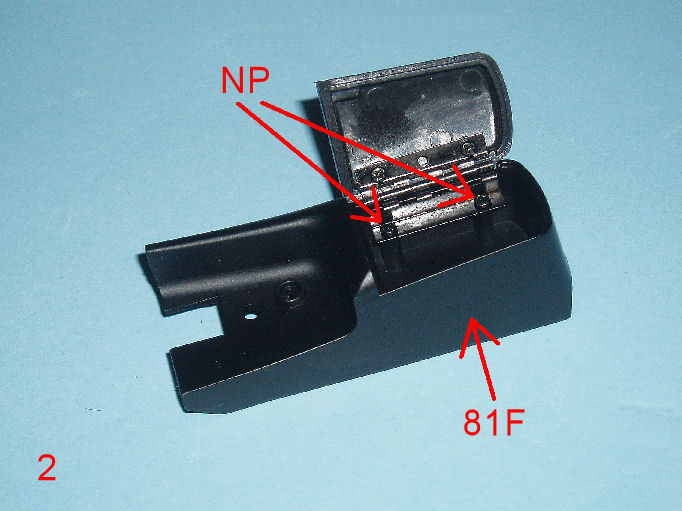

Fissare il coperchio alla console 81F con 2 viti NP.
Immagine 2:

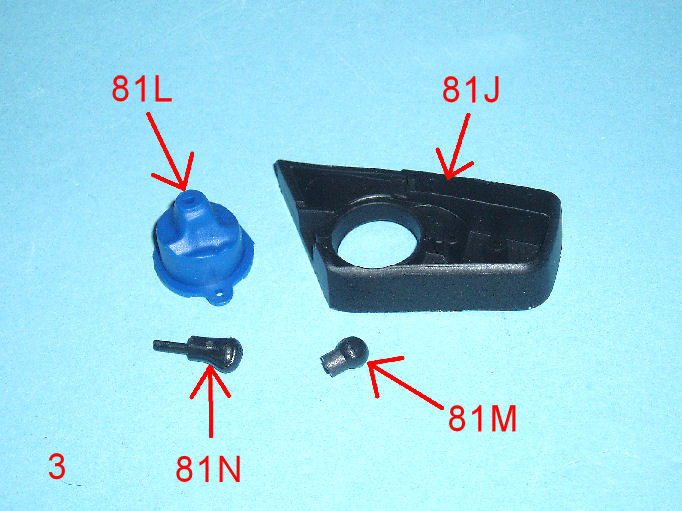

Individuare le parti della leva del cambio 81J, 81L, 81M e 81N.
Immagine 3:

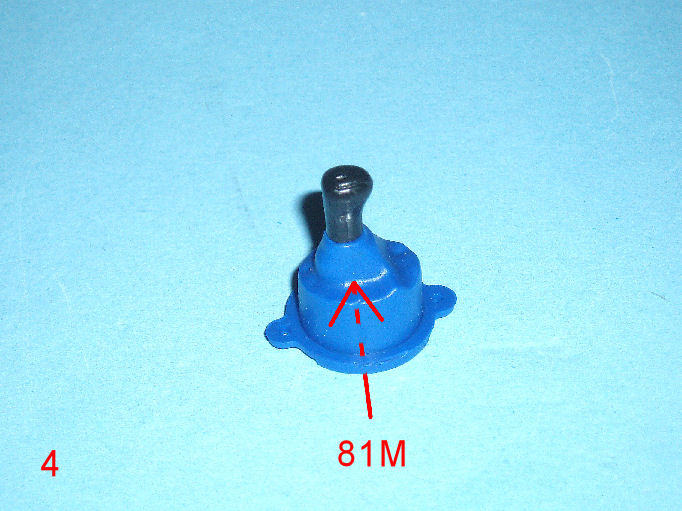

Inserire la leva nella copertura blu e poi aggiungere il giunto sferico 81M dal basso.
Immagine 4:

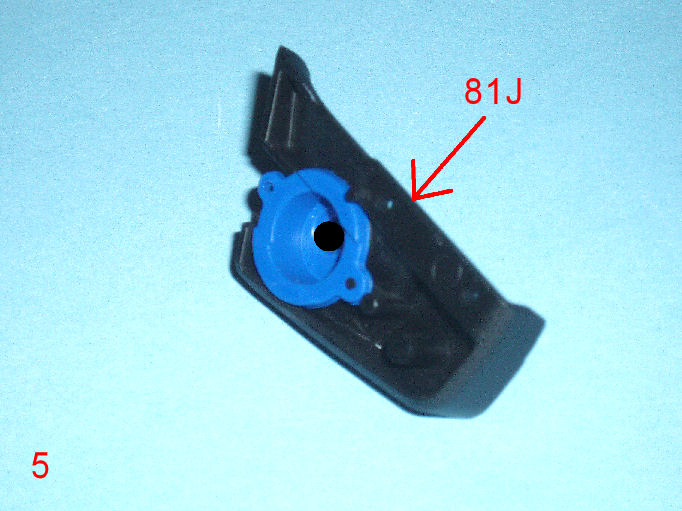

Montare l'assemblaggio nella cornice 81J.
Immagine 5:
Fissare la staffa di ritegno 81K in posizione come mostrato con 2 viti KP.
Immagine 6:
Inserire a pressione il freno a mano 81I in posizione.
Immagine 7:
Montare l'assemblaggio sulla console come mostrato e fissare dal basso con 1 vite CP.
Immagine 8:
Montare le leve di comando 81D e 2x 81C sulla copertura superiore dello sterzo 81A come mostrato.
Immagine 9:

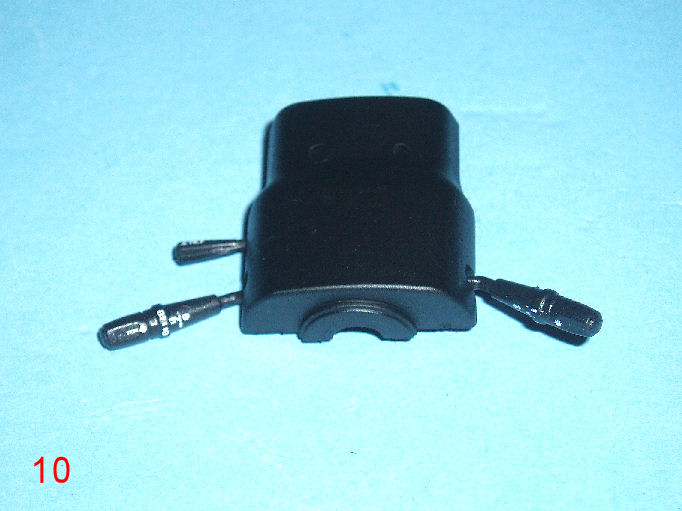

Mostra la posizione corretta delle leve dall'alto.
Immagine 10:

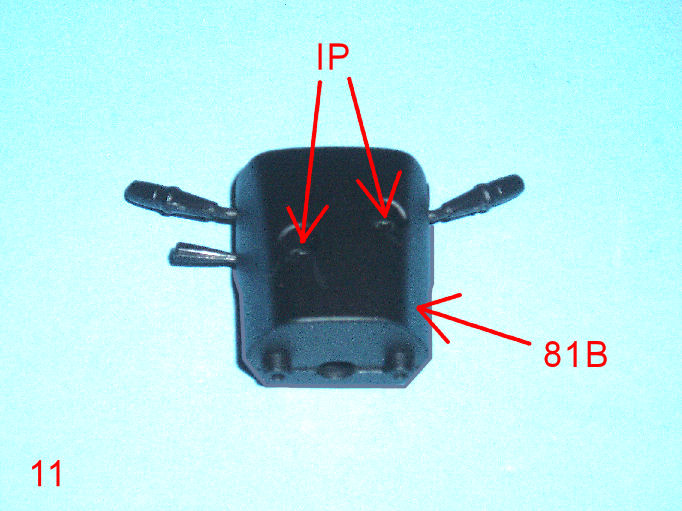

Fissare la copertura inferiore 81B in posizione con 2 viti IP.
Immagine 11:
Inserire a pressione il monitor dell'iniezione 81E in posizione.
Immagine 12:

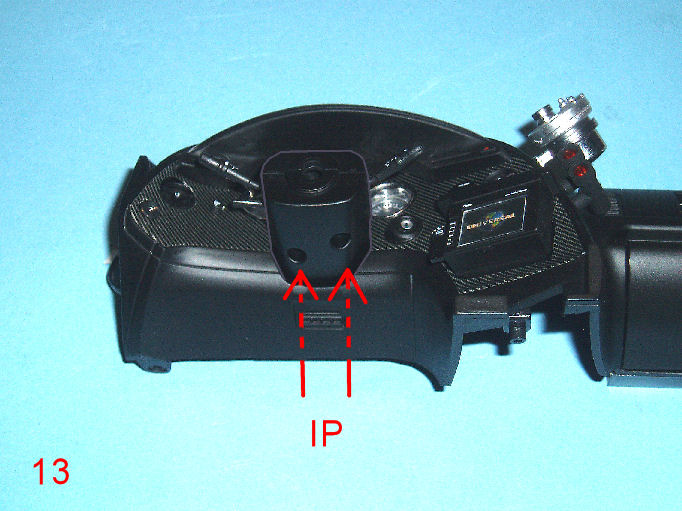

Montare l'assemblaggio sul cruscotto come mostrato e fissare da dietro con 2 viti IP.
Immagine 13:

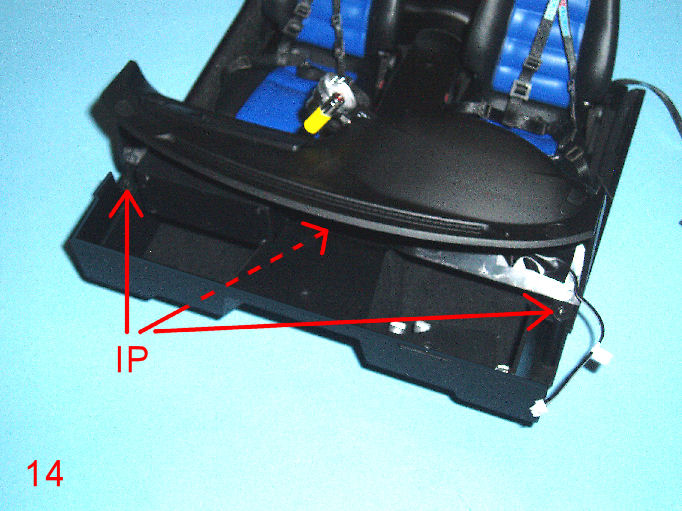

Montare il cruscotto sull'assemblaggio degli interni come mostrato e fissare con 1 vite IP a ciascuna estremità e 1 vite IP da sotto.
Immagine 14:
Montare l'assemblaggio della console in posizione come mostrato e fissare con 2 viti CP da sotto.
Immagine 15:

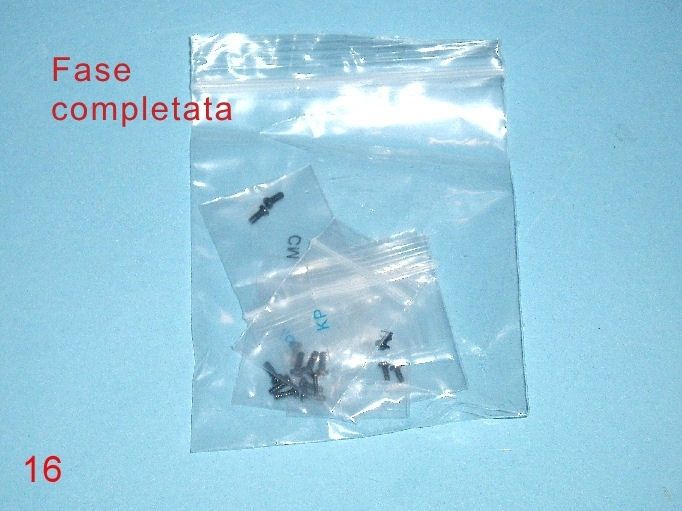

Conservare tutto, comprese le viti non utilizzate, al sicuro per ora.
Immagine 16:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 529
Points: 1.579
Locazione: Italy
|
FASE 82: Portiera sinistra 1

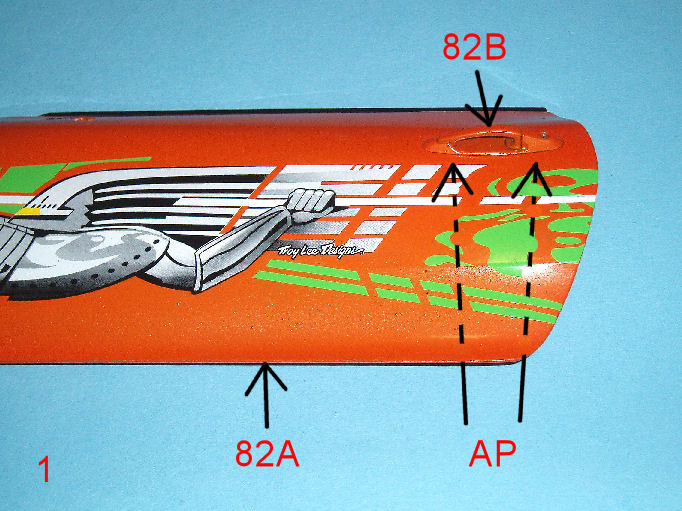

Fissare la maniglia della portiera 82B alla portiera 82A con 2 viti AP da dietro.
Immagine 1:
Rimuovere la pellicola protettiva dallo specchietto 82C e incollarlo sul corpo dello specchietto 82C.
Immagine 2:

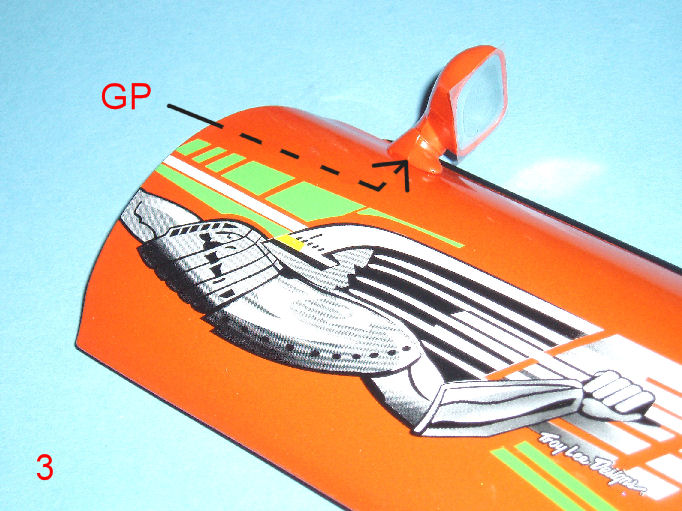

Fissare lo specchietto alla portiera con 1 vite GP da dietro. Conservare al sicuro per ora.
Immagine 3:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 529
Points: 1.579
Locazione: Italy
|
FASE 83: Portiera sinistra 2
Fissare il pannello di controllo 83D all'interno della portiera 83A con 1 vite AP da dietro.
Immagine 1:

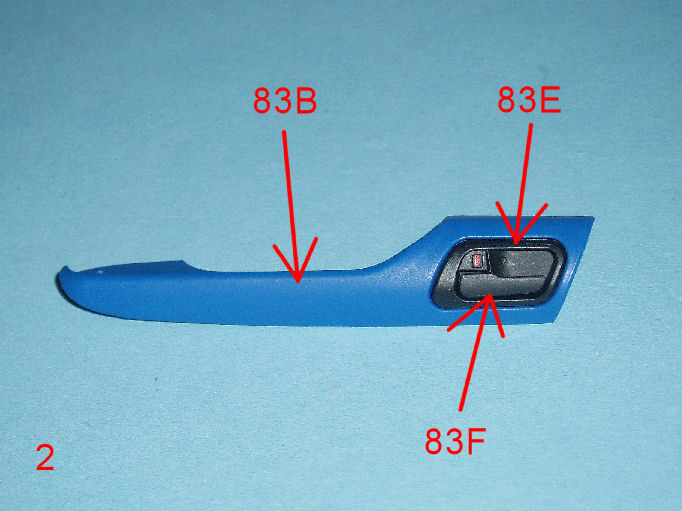

Inserire a pressione le parti della serratura 83E e 83F sulla maniglia interna 83B come mostrato.
Immagine 2:
Inserire a pressione il rivestimento superiore 83C in posizione.
Immagine 3:

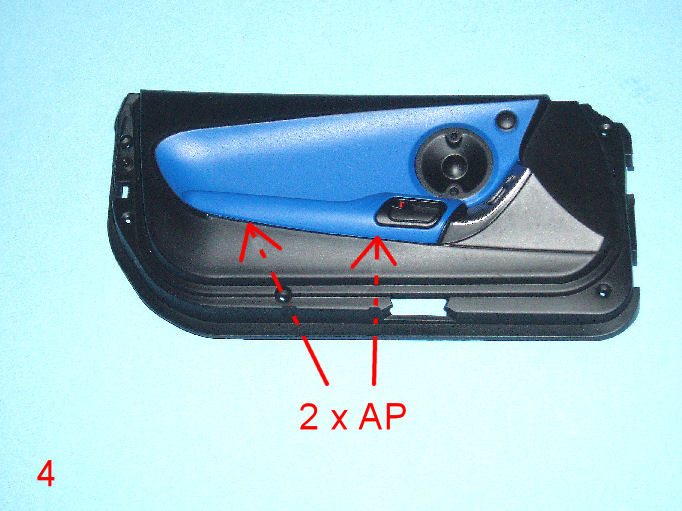

Fissare l'assemblaggio alla portiera con 2 viti AP da dietro.
Immagine 4:
Inserire a pressione l'altoparlante 83G nella portiera come mostrato.
Immagine 5:

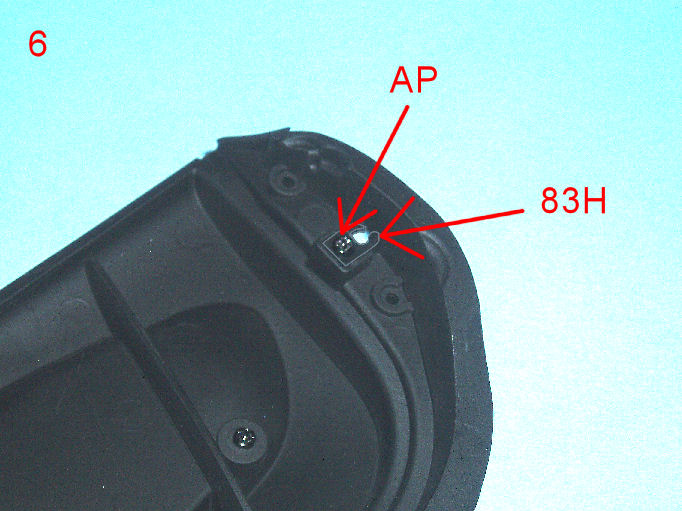

Fissare il fermo della portiera 83H all'interno del pannello della portiera con 1 vite AP. Conservare al sicuro per ora.
Immagine 6:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 529
Points: 1.579
Locazione: Italy
|
FASE 84: Portiera sinistra 3

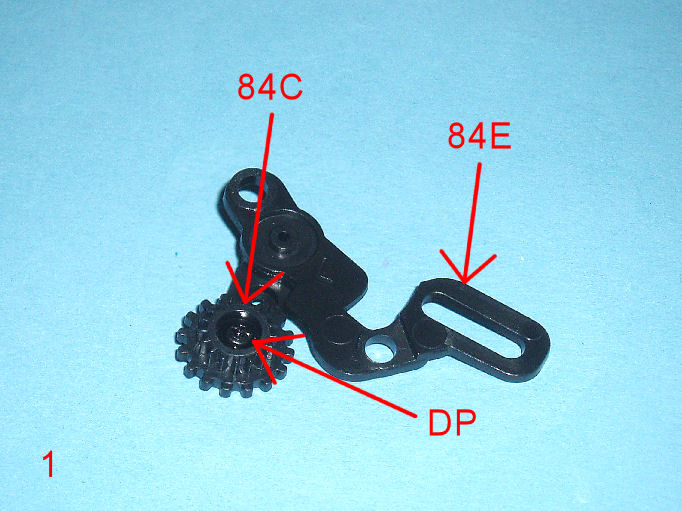

Unire le parti del meccanismo del finestrino 84C e 84E come mostrato e fissare con 1 vite DP.
Immagine 1:
Montare la leva 84D in posizione come mostrato e fissare con 1 vite DP.
Immagine 2:

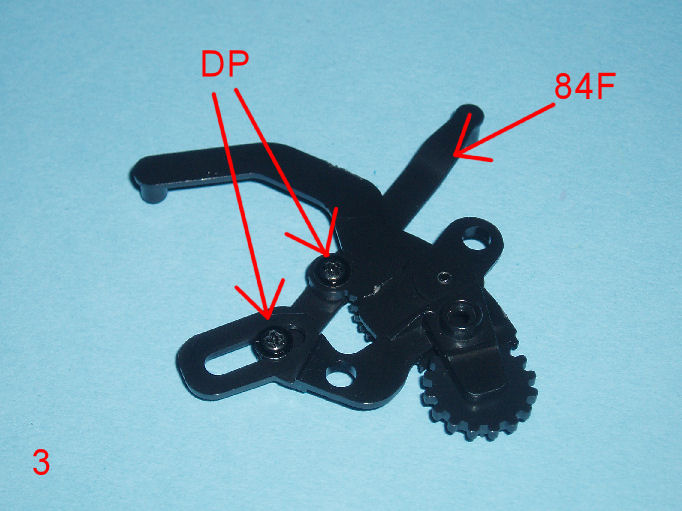

Montare il braccio alzacristalli 84F come mostrato e fissare con 2 viti DP.
Immagine 3:

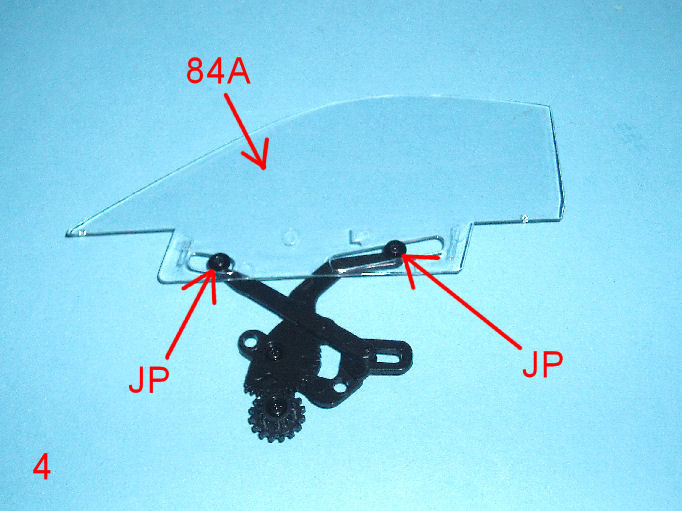

Montare il finestrino 84A sull'assemblaggio e fissare con 2 viti JP.
Immagine 4:

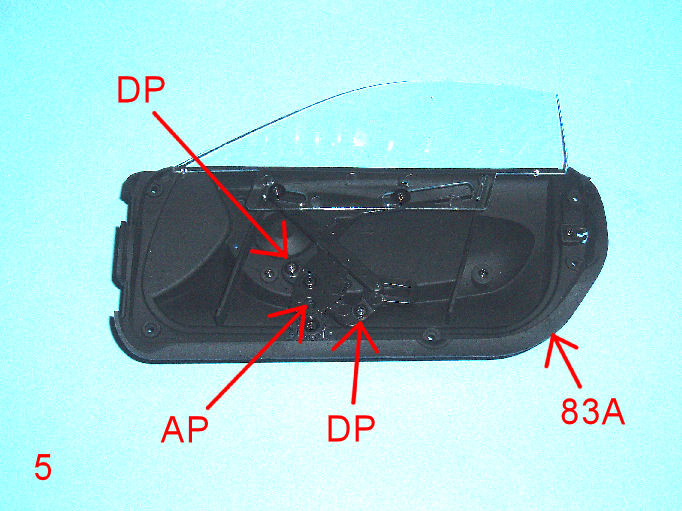

Recuperare il pannello della portiera 83A e montare il finestrino e il meccanismo come mostrato. Fissare con 2 viti DP e 1 vite AP.
Immagine 5:

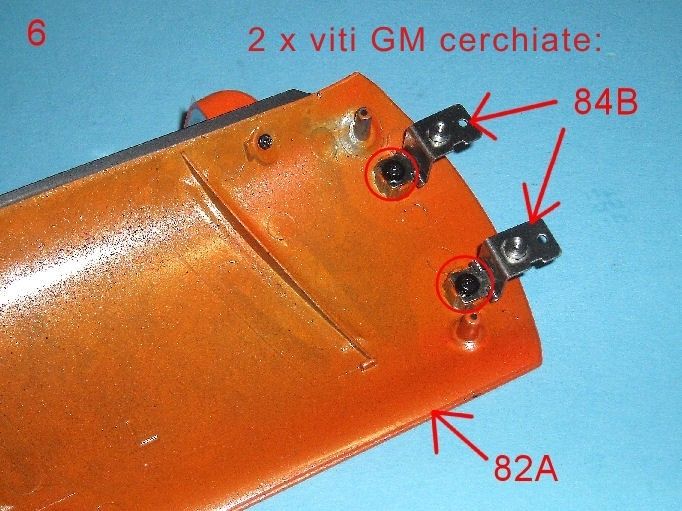

Recuperare la parte esterna della portiera 82A e fissare le cerniere 84B come mostrato utilizzando 2 viti GM.
Immagine 6:

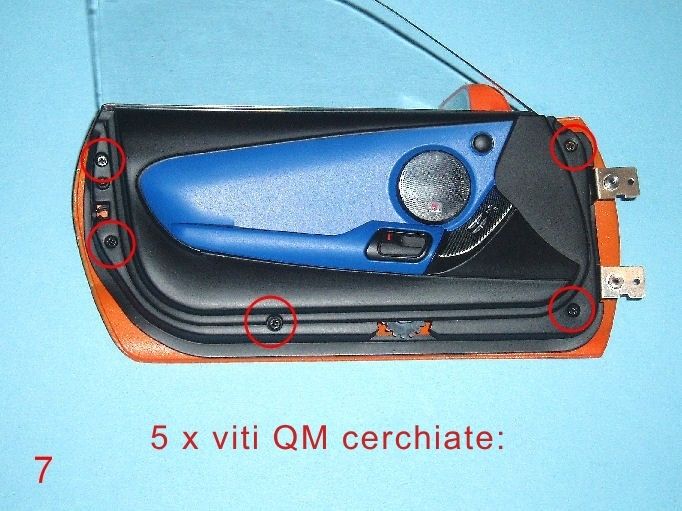

Unire i pannelli interno ed esterno della portiera e fissare con 5 viti QM. Verificare che il finestrino funzioni correttamente ruotando la rotellina nella parte inferiore della portiera. Conservare al sicuro per ora.
Immagine 7:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 529
Points: 1.579
Locazione: Italy
|

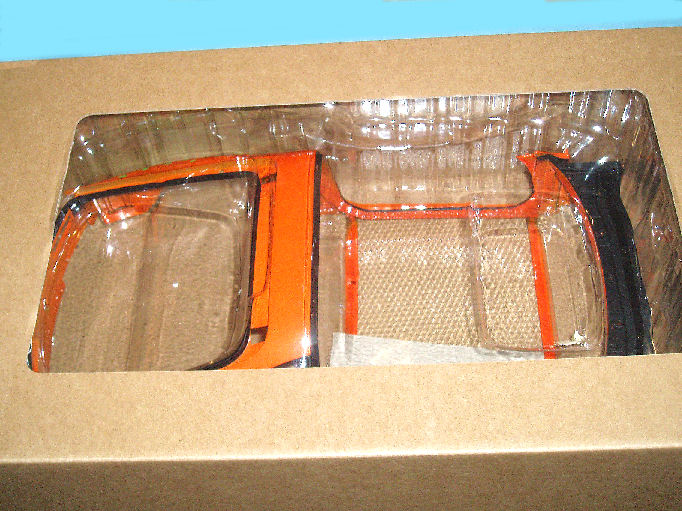

FASE 85: Carrozzeria principale

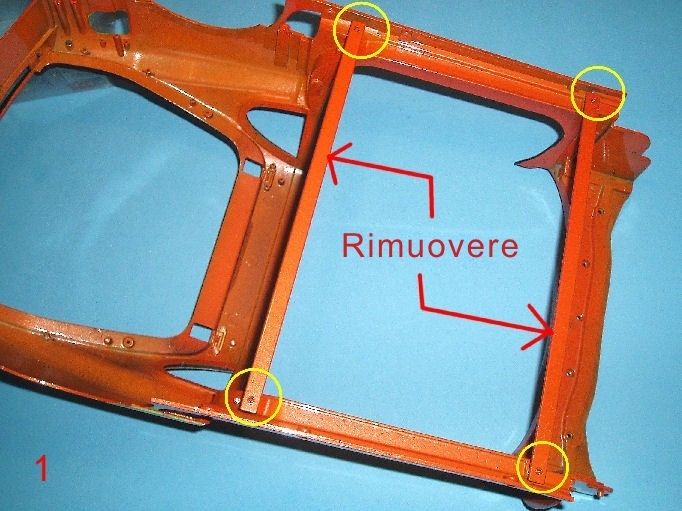

Rimuovere le cinghie di supporto sotto la carrozzeria.
Immagine 1:
Montare il catarifrangente sinistro 85B (L) nella parte posteriore sinistra della carrozzeria.
Immagine 2:

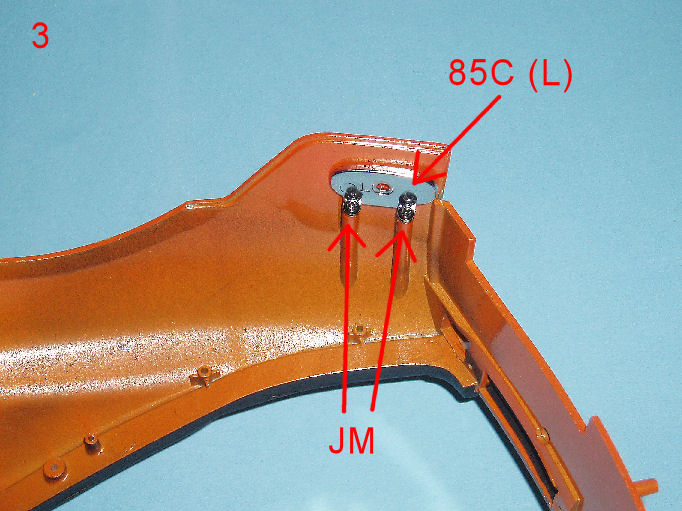

Fissare in posizione con la piastra di supporto 85C (L) e 2 viti JM.
Immagine 3:

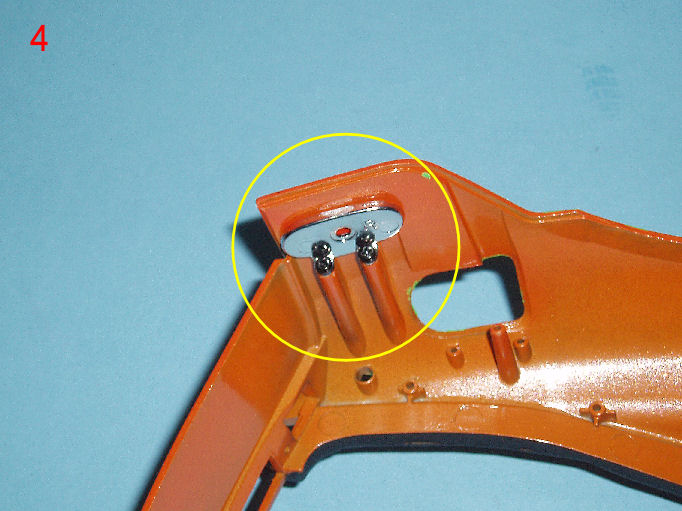

Ripetere sull'altro lato con le parti destre.
Immagine 4:

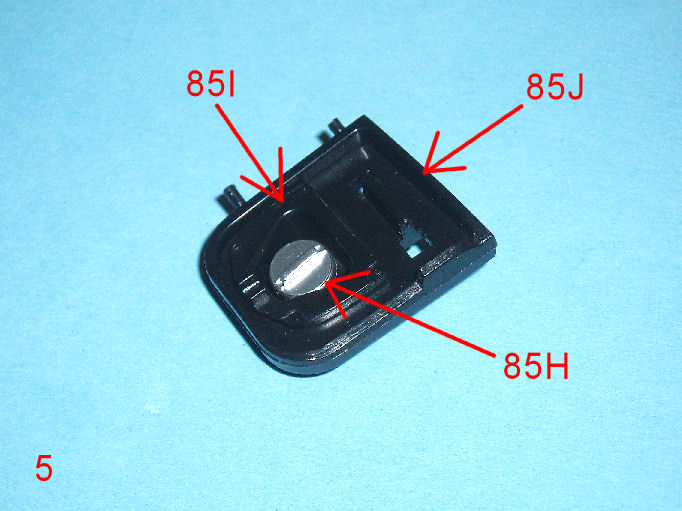

Assemblare le parti del bocchettone del carburante 85H, 85I e 85J.
Immagine 5:
Montare l'assemblaggio in posizione nella carrozzeria e fissare con 1 vite GM.
Immagine 6:

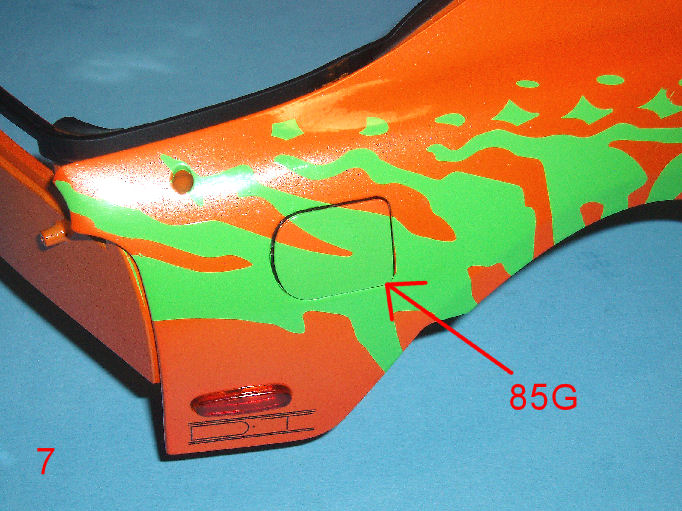

Montare la copertura 85G inserendo prima il bordo superiore in posizione, poi quello inferiore.
Immagine 7:

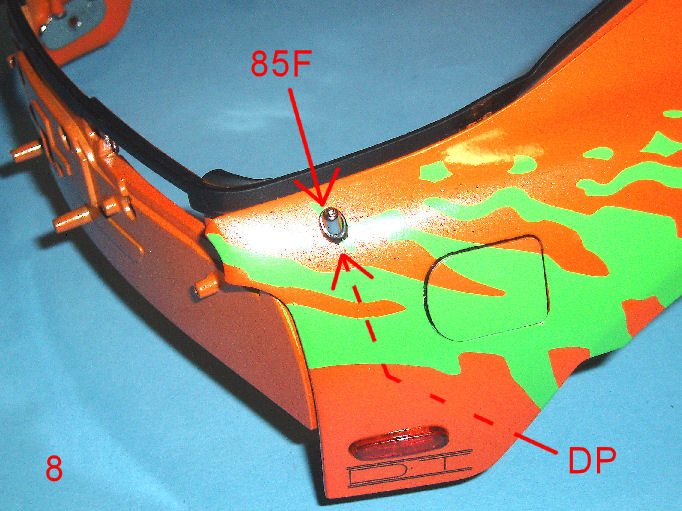

Montare la base dell'antenna 85F e fissare da sotto con 1 vite DP. Conservare al sicuro per ora.
Immagine 8:
|
|
|
|
Rank: Amministratore
Gruppi: Administrator, Administrators, Forum Support Team, Global Forum Support Team, Moderator, Official Builds, Registered
Iscritto: 27/08/2019
Messaggi: 529
Points: 1.579
Locazione: Italy
|
FASE 86: Portiera destra 1

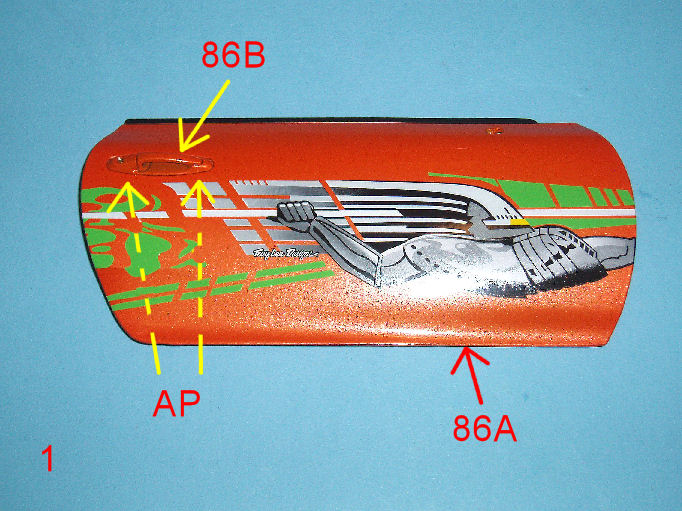

Fissare la maniglia della portiera 86B alla portiera 86A con 2 viti AP da dietro.
Immagine 1:

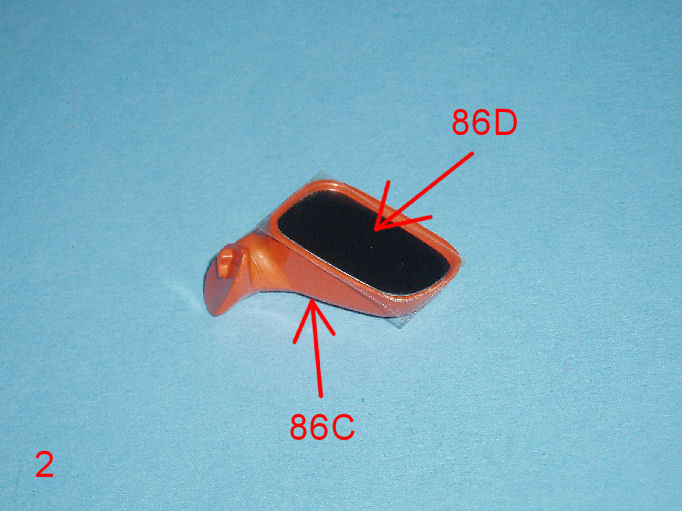

Rimuovere la pellicola protettiva dallo specchietto 86C e incollarlo sul corpo dello specchietto 86C.
Immagine 2:

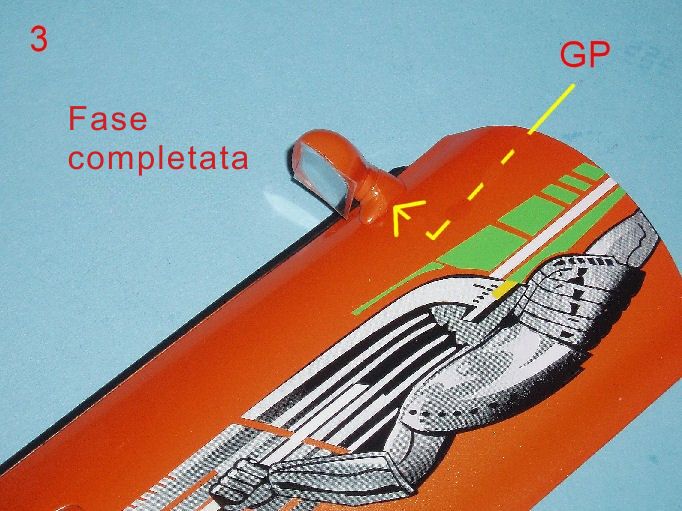

Fissare lo specchietto alla portiera con 1 vite GP da dietro. Conservare al sicuro per ora.
Immagine 3:
|
|
|
|
