DIARIO UFFICIALE DI COSTRUZIONE
ALFA ROMEO GIULIA SPRINT GTA: USCITE 81, 82, 83, 84 e 85 Un cordiale saluto. In questo capitolo del diario di assemblaggio assembleremo la portiera sinistra e riceveremo la carrozzeria della nostra Alfa Romeo Giulia Sprint GTA.
COMPONENTI FORNITI NELL'USCITA 81

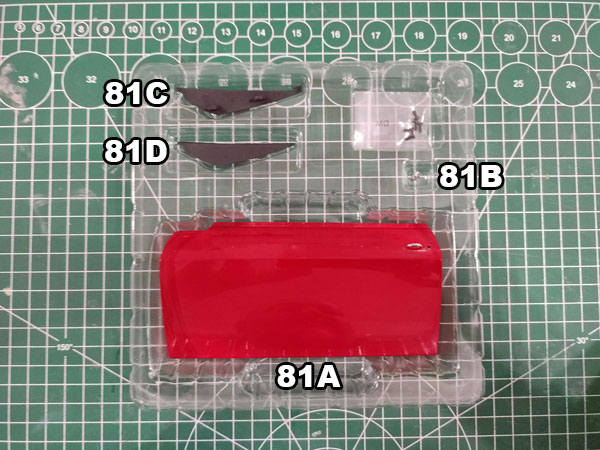

81A Portiera sinistra
81B Blocchetto chiave
81C Guida vetro con fermo
81D Guida vetro dritta
Viti DM x5
Iniziamo l'assemblaggio inserendo a pressione il blocchetto chiave 81B nel foro della portiera sinistra 81A.
Posizioniamo la guida vetro con fermo 81C (contrassegnata da un rilievo cerchiato in blu) sul lato destro della faccia interna della portiera e la guida vetro dritta 81D sul lato sinistro della faccia interna della portiera, fissando entrambe con due viti DM.
COMPONENTI FORNITI NELL'USCITA 82

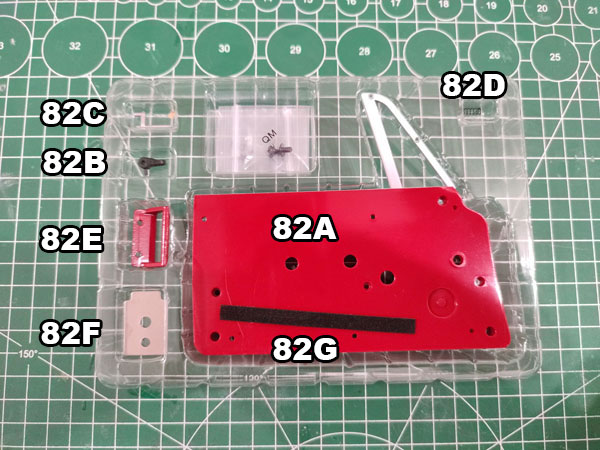

82A Rivestimento interno portiera sinistra
82B Fermo serratura
82C Asta serratura
82D Molla
82E Cerniera porta
82F Molla per cerniera
82G Tessuto adesivo
Viti DM x2
Viti QM x2

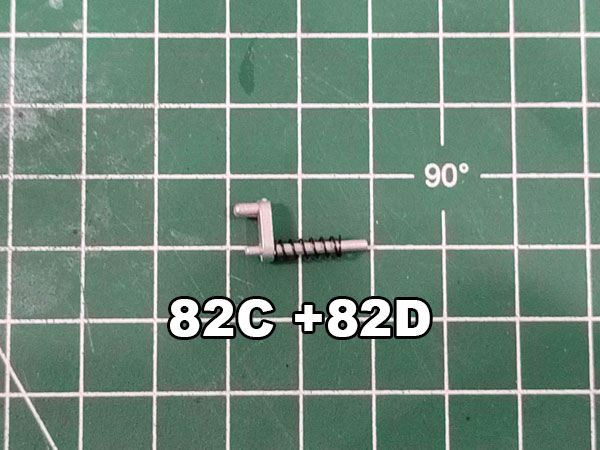

Prendiamo l'asta serratura 82C e la molla 82D e uniamole come mostrato.

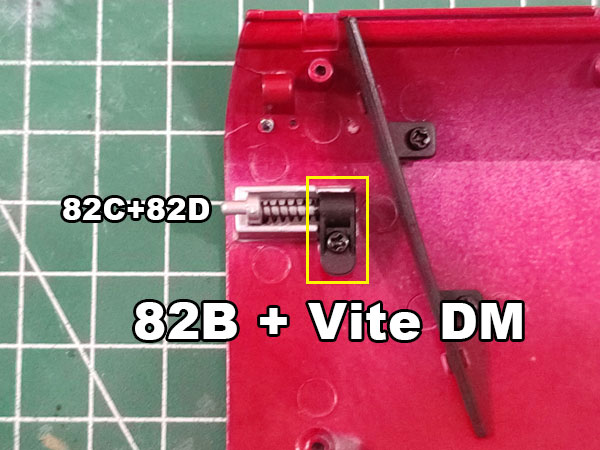

Posizioniamo l'asta serratura con molla nell'alloggiamento della serratura della portiera sinistra 81A, facendo scorrere l'estrtemità dell'asta serratura 82C nel foro del fermo serratura 82B e fissiamo quest'ultimo sulla portiera con una vite DM, avendo cura di orientarlo correttamente.

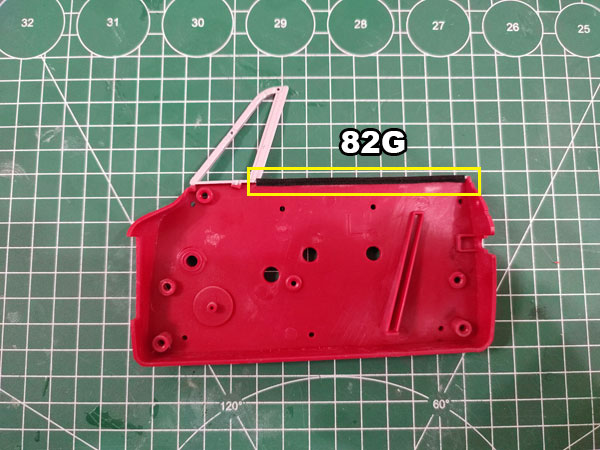

Stacchiamo una delle strisce di tessuto adesivo 82G dalla carta protettiva e applichiamolo sul bordo del rivestimento interno portiera sinistra 82A come mostrato.

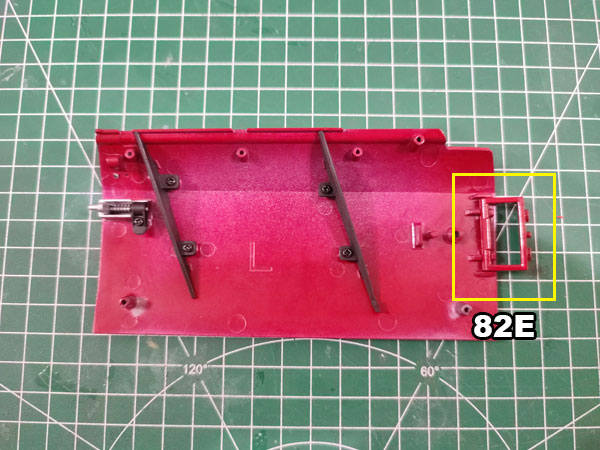

Prendiamo la cerniera porta 82E, orientiamola come mostrato e posizioniamola sul rispettivo alloggiamento della portiera sinistra 81A.

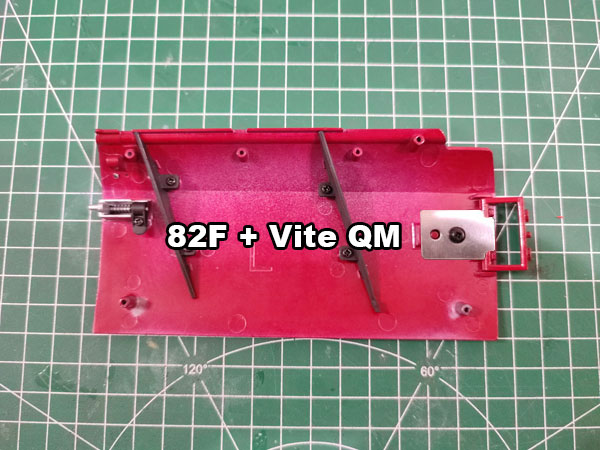

Fissiamo la cerniera porta 82E con la molla per cerniera 82F che andrà fissata con una vite QM; è importante che la cerniera sia libera di aprirsi e chiudersi ma il fissaggio sia comunque molto saldo.
COMPONENTI FORNITI NELL'USCITA 83
83A Deflettore anteriore sinistro
83B Vetro sinistro
83C Cornice vetri
83D Tessuto adesivo
Viti DM x3

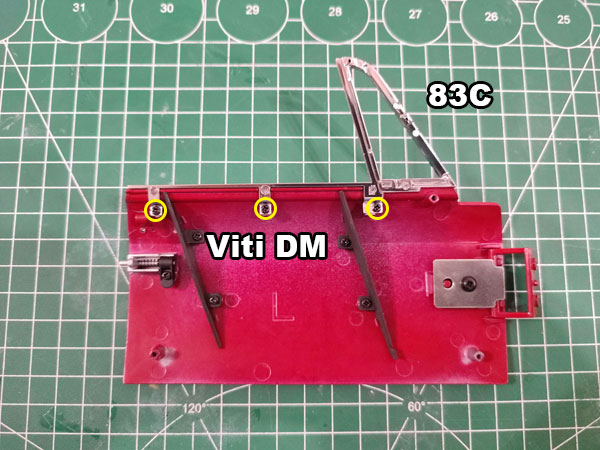

Prendiamo la cornice vetri 83C e uniamola alla portiera sinistra 81A fissandola con tre viti DM.
Stacchiamo una striscia di tessuto adesivo 83D dalla carta protettiva e applichiamola sul bordo della cornice vetri come mostrato.
COMPONENTI FORNITI NELL'USCITA 84
84A Asta sollevamento vetro
84B Ingranaggio
84C Rivestimento centrale porta
84D Manovella alzavetro
84E Maniglia porta
84F Leva apertura porte
84G Rivestimento superiore porta
84H Rivestimento inferiore porta
Viti DP x4
Viti FP x2
Viti JP x4
Viti KP x2
Viti LP x3
Viti BM x2
Viti FM x4
Viti RM x2

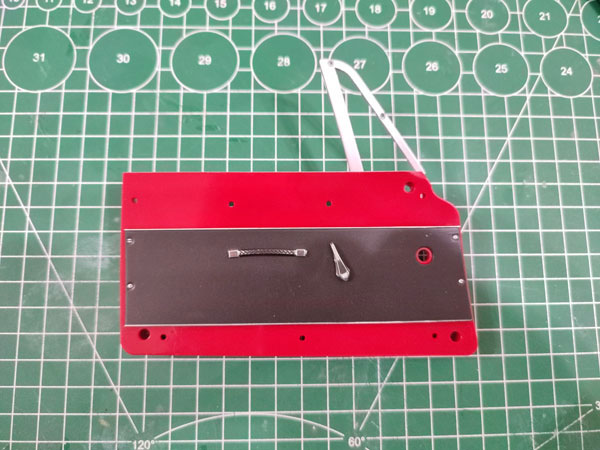

Installiamo la maniglia porta 84E e la leva apertura porte 84F sul rivestimento centrale porta 84C come mostrato.
Capovolgiamo le parti tenendole unite e fissiamole con tre viti DP.
Installiamo a pressione il rivestimento centrale porta 84C sul rivestimento interno porta sinistra 82A.

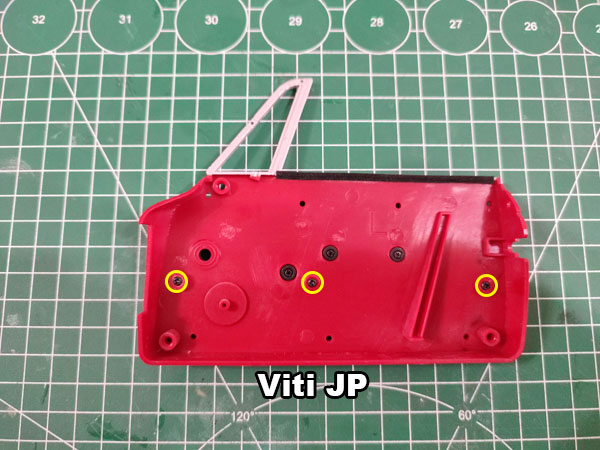

Capovolgiamo il rivestimento interno porta sinistra 82A e fissiamo il rivestimento centrale usando tre viti JP.

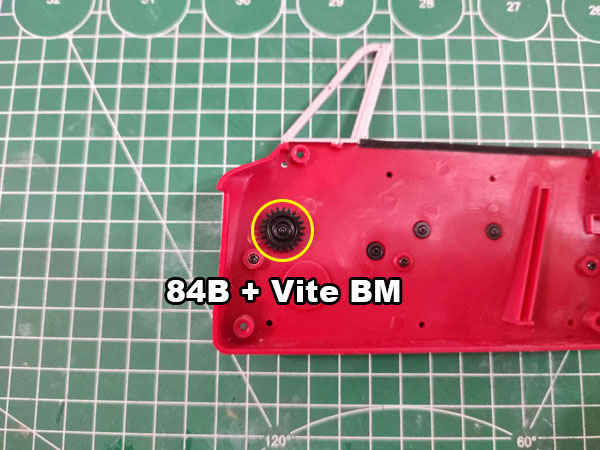

Inseriamo la manovella alzavetro 84D nel foro della portiera, quindi capovolgiamo le parti e uniamo la manovella all'ingranaggio 84B (le due estremità sono a forma di 'D' e si uniscono in un solo modo) fissandole mediante una vite BM.
Prendiamo l'asta sollevamento vetro 84A e il vetro sinistro 83B, inseriamo l'estremità della prima nella fessura orizzontale della seconda e uniamo le due parti serrando una vite FP nell'estremità dell'asta 84A.
Installiamo l'asta sollevamento vetro 84A e il vetro sinistro 83B sulla faccia interna del rivestimento interno della portiera 82A innestando l'ingranaggio dell'asta sollevamento vetro con l'ingranaggio 84B; inseriamo il perno presente sul vetro sinistro 83B nel binario del rivestimento interno della portiera (evidenziato in giallo) quindi fissiamo il tutto serrando una vite KP al centro dell'ingranaggio dell'asta.
Dopodiché posizioniamo il deflettore anteriore sinistro 83A nell'alloggiamento del rivestimento interno della portiera, sempre come evidenziato in giallo.

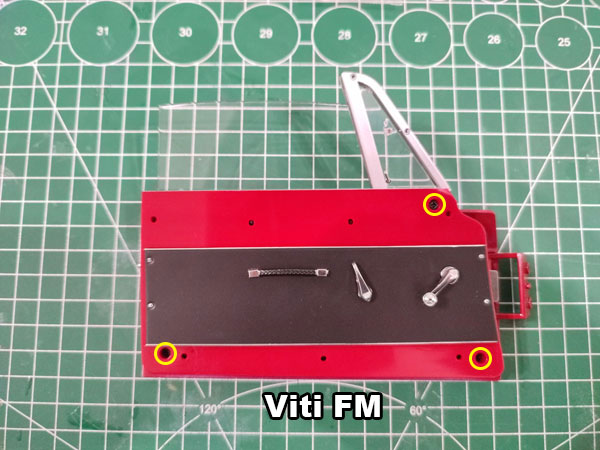

Uniamo la portiera sinistra 81A e il rivestimento interno portiera sinistra 82A e fissiamoli insieme serrando tre viti FM nei fori cerchiati in giallo.
Proseguiamo il fissaggio del rivestimento interno portiera sinistra serrando una vite RM nell'area evidenziata.
Uniamo le due metà della cornice vetri serrando due viti LP nei fori cerchiati in giallo.
Installiamo a pressione il rivestimento superiore porta 84G e il rivestimento inferiore porta 84H sul rivestimento interno portiera sinistra 82A.
COMPONENTI FORNITI NELL'USCITA 85
85A Carrozzeria
85B Fermo serratura sinistro
85C Fermo serratura destro
Cacciavite
Viti DP x5
Capovolgiamo la carrozzeria 85A e svitiamo le quattro viti che tengono fermi i rinforzi, quindi rimuoviamoli entrambi.

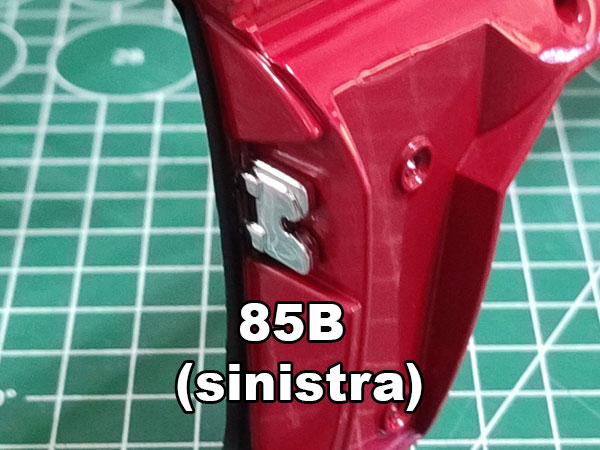

Installiamo il fermo serratura sinistro 85B sul lato sinistro dell'apertura della portiera.
Al solito modo installiamo il fermo serratura destro 85C sul lato destro dell'apertura della portiera.
Fissiamo entrambi i fermi 85B e 85C con due viti DP ciascuno, che andranno serrate dall'interno della carrozzeria.
Con questo ultimo step abbiamo concluso questo capitolo del diario di assemblaggio; alla prossima!
|
